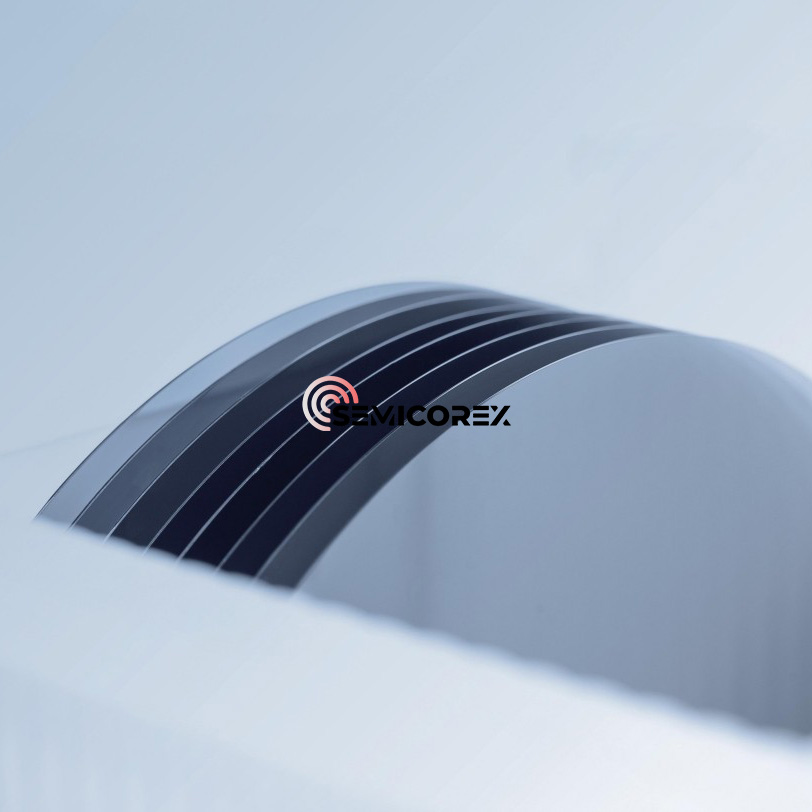

Substrat SIC semi-insulasi semi-insulasi

Siklus Sik Semikorex semi-in inci semi-in inci makili terkenal ing bahan semikonduktor sabanjure, nawakake kinerja sing ora cocog kanggo aplikasi sing dhuwur, dhuwur, lan aplikasi tahan radiasi. Dirancang kanggo RF Advanced, Microwave, lan Pabrik Piranti Listrik, Substrat Sik Diameter, iki bisa dadi efisiensi piranti sing unggul, linuwih, lan skalabilitas.

Substrat SIC semi-insulasi semi-insulasi direkayasa digunakake ing teknologi lan teknologi pangolahan maju kanggo nggayuh kesucian lan kapadhetan kekurangan minimal. Kanthi tahanan sing biasane luwih gedhe saka 10º ω · cm, dheweke kanthi efektif konduksi parasit, njamin pamisahan piranti sing paling optimal. Bahan kasebut nuduhake konduktivitas termal sing luar biasa (> 4,5 cm · K), stabilitas kimia sing ·, lan kekuatan lapangan listrik tinggi, supaya cocog kanggo nuntut lingkungan lan arsitektur piranti-pinggiran.

Carbide Carbide (SIC) minangka materi semikonduktor sing dumadi saka karbon lan silikon. Iki minangka salah sawijining bahan sing cocog kanggo nggawe suhu sing dhuwur, frekuensi dhuwur, daya dhuwur, lan piranti voltase dhuwur. Dibandhingake karo bahan silicon tradisional (SI), ambane bandgap saka silikon karbida kaping 3 kali saka silikon; Konduktivitas termal yaiku 4-5 kaping silikon; voltase breakdown yaiku 8-10 kaping silikon; Tingkat drift elektron elektron yaiku 2-3 kali silikon, sing cocog karo kabutuhan industri modern kanthi daya dhuwur, voltase dhuwur, lan frekuensi dhuwur. Digunakake utamane kanggo nggawe komponen elektronik kanthi dhuwur, dhuwur-dhuwur lan entheng. Wilayah aplikasi hilir kalebu grids pinter, kendaraan energi anyar, daya komunikasi photovoltaic, lsp komunikasi 5G, lsp.

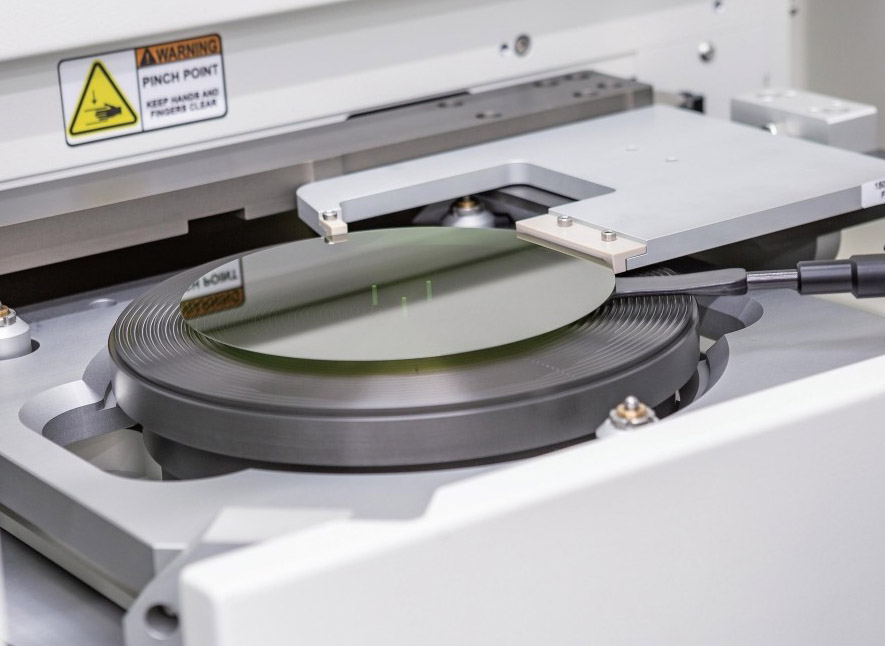

Rantai industri karbida karbida utamane kalebu substrat, epitexy, desain piranti, manufaktur, kemasan lan uji coba. Saka Bahan menyang Piranti Power Sciikonductor, karbida silikon bakal ngliwati Pertumbuhan Kristal, Ingot Gerakan Ingot, Desain Epitarixial, Pabrik lan Proses liyane mili. Sawise nyinting bubuk karbida silikon, ingotot karbida silikon sepisanan digawe, lan banjur substrat karbida silikon dipikolehi kanthi irisan, lan polish, lan wutah epitaksal. Wafek Epitoxial ngalami proses kayata photoly, etching, ion, lan passivasi logam kanggo njupuk Wafers Carbide, sing dipotong kanggo entuk piranti. Piranti digabungake lan dilebokake menyang omah khusus kanggo ngumpul modul.

Saka perspektif sifat elektrokimia, bahan-bahan subtrat silikon karbida bisa dipérang dadi substrat sing konduksi (resistensi Range 15 ~ 30mω · cm) lan tahan kecepatan luwih saka 105ω · cm). Loro jinis substrat iki digunakake kanggo ngasilake piranti diskret kayata piranti listrik lan piranti frekuensi radio sawise wutah epitaksal. Antarane, lan substrat SIC semi-insulasi 12 inci biasane digunakake kanggo nggawe piranti frekuensi radio galium nitridik, lan sapiturute kanthi nggunakake lapisan karbida epitidal nitride, sing bisa ditindakake menyang piranti frekuensi radio berpunia sing bisa ditindakake minangka hemt. Substraksi karbida carbid aksara biasane digunakake kanggo nggawe piranti listrik. Ora kaya proses manufaktur piranti silicon listrik tradisional, piranti Daya Silikon ora bisa diprodhuksi langsung ing landasan karbida silikon. Sampeyan perlu tuwuh lapisan silikxal karbida ing landasan condok kanggo njupuk wafer epitarial karbida, lan banjur ngasilake silikon karbida, lan banjur ngasilake silikon karbida, lan banjur ngasilake silikon karbida epitaixial, mosis, iGBTS lan piranti listrik liyane ing lapisan epitoxial.
