Bantalan Udara Grafit

Bantalan Udara Semicorex Graphite minangka komponen aerostatik kanthi tliti dhuwur sing dirancang kanggo nyedhiyakake gerakan linear lan rotary tanpa gesekan kanggo mesin ultra-presisi. Diprodhuksi saka kelas khusus isostatikgrafit keropos, bantalan iki nggunakake permeabilitas alami saka mikrostruktur karbon kanggo nggawe bantalan udara sing seragam, kaku, lan stabil. Ora kaya bantalan konvensional sing ngandelake orifice sing dilatih, Graphite Air Bearings nggunakake jutaan pori sub-mikron ing kabeh permukaan kanggo tumindak minangka pembatas, njamin profil tekanan sing disebarake kanthi sampurna tanpa gradien utawa lonjakan tekanan.

Spesifikasi Teknis

Adhedhasar Laporan Tes Sampel, grafit Semicorex nampilake properti sing disertifikasi ing ngisor iki:

Fitur Utama lan Keuntungan

Distribusi Tekanan Seragam: Struktur pori 0,5 µm nggawe "tirai" hawa, ngilangi riak tekanan sing ana gandhengane karo bantalan orifice lan nyedhiyakake kaku miring sing unggul.

Gerak Tanpa Gesekan: Gesekan statis lan dinamis nol (bebas lengket) ngidini résolusi posisi tanpa wates lan nyandhang nol, ndawakake umur sistem tanpa wates.

Crash Protection (Soft Landing): Shore 53 lumahing grafit HS ora galling. Ing acara mundhut udhara, bantalan settles alon-alon menyang guide, tumindak minangka lubricant garing lan nyegah karusakan catastrophic kanggo guideway tliti.

Damping Dhuwur: Thegrafit keroposmatriks alami nyerep getaran, nyediakake efek redaman "film remet" sing nambah wektu penyelesaian lan stabilitas dinamis ing aplikasi pemindaian.

Kompatibilitas Kamar Bersih: Bantalan udara grafit Semicorex beroperasi tanpa lenga utawa pelumas, saengga cocog kanggo lingkungan kamar resik Kelas ISO 1 sing umum ing manufaktur semikonduktor.

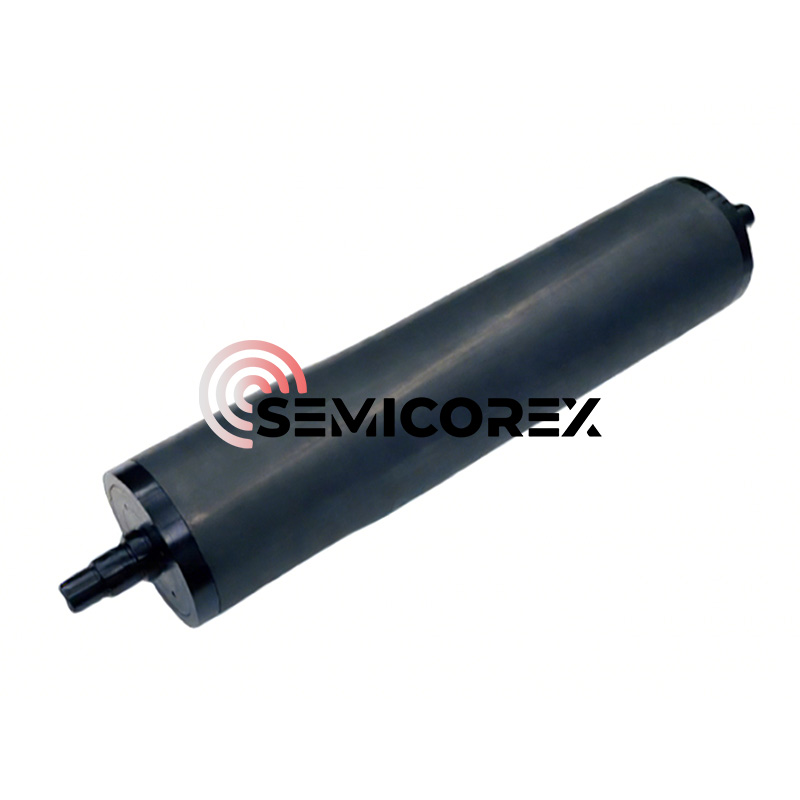

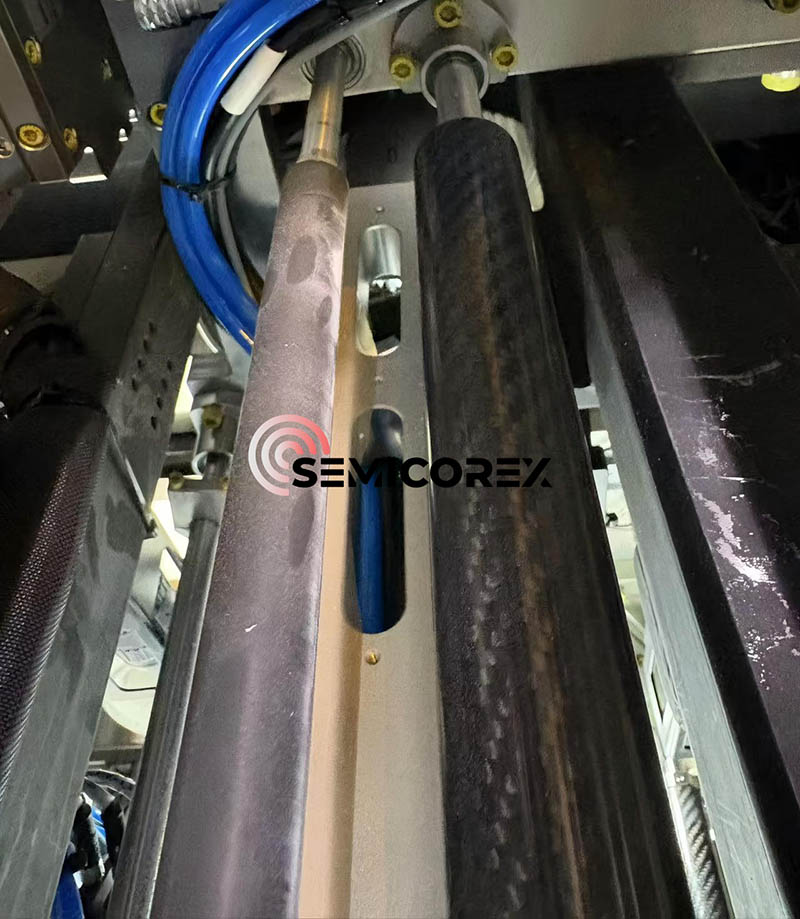

Karakteristik Visual

Inspeksi visual komponen Graphite Air Bearings (referensi gambar sing kasedhiya) nuduhake:

Rampung Permukaan: A matte, arang-werna abu-abu karakteristik grafit tliti-lemah.

Geometri: Kasedhiya ing konfigurasi garis linear karo slot machined kanggo soyo tambah utawa vakum scavenging. Lumahing keropos katon seragam kanggo mata telanjang, ndhelikake jaringan pori mikroskopis.

Mounting: Dirancang kanggo integrasi karo slot tliti-mesin utawa bal-stud sistem soyo tambah kanggo mesthekake podo karo guideway.

Konteks Historis lan Evolusi Teknologi

Watesan Bearing Kontak

Wis pirang-pirang dekade, standar kanggo gerakan linear disetel kanthi bantalan bal lan slide roller. Nalika kuwat, sistem kasebut nandhang watesan sing ditemtokake dening stres kontak Hertzian. Kontak fisik antarane unsur rolling lan lomba ngasilake gesekan, panas, lan nyandhang partikel. Ing aplikasi ultra-presisi, "gangguan" sing ditimbulake dening bola sing disirkulasi nggawe riak kecepatan sing ora bisa ditampa kanggo metrologi tingkat nanometer. Salajengipun, kabutuhan pelumasan ngenalake rereged lan syarat pangopènan sing ora cocog karo standar kamar resik modern.

Revolusi Aerostatik

Transisi menyang bantalan udara nandhani owah-owahan dhasar ing desain mesin. Kanthi misahake permukaan karo film udara, insinyur ngilangi kontak mekanik. Bantalan udara awal nggunakake Kompensasi Orifice. Ing desain iki, udhara sing dikompres diwenehake liwat sawetara bolongan sing dibor kanthi presisi (orifice) lan disebarake liwat alur.

Watesan Desain Orifice:

Gradient Tekanan: Tekanan mudhun kanthi signifikan nalika udhara adoh saka orifice / alur, nyuda efisiensi kapasitas beban.

Pneumatic Hammer: Volume udhara kepepet ing grooves bisa tumindak minangka kapasitor a, anjog kanggo geter timer bungah utawa "hammering."

Clogging: Partikel bledug siji bisa mblokir orifice, nyebabake kegagalan bantalan langsung.

Kacilakan Bencana: Bantalan orifice biasane digawe saka logam keras (aluminium, stainless steel). Yen pasokan udara gagal, kontak logam-ing-logam utawa logam-ing-granit nyebabake skor sing abot lan galling.

Tekane Teknologi Media Porous

Bantalan udara media keropos, kayata sing nggunakake grafit keropos, ngrampungake masalah kasebut kanthi nggunakake bahan bantalan kasebut minangka pembatas.

Sejarah: Dikembangake ing pertengahan abad kaping-20 nanging sampurna kanggo panggunaan komersial ing taun 1980-an lan 90-an, teknologi karbon keropos nggunakake proses sintering kanggo nggawe materi kanthi jutaan jalur mikroskopis lan tortuous.

Terobosan: Kuncine yaiku ngontrol proses manufaktur kanggo njamin permeabilitas isotropik. Spesifikasi Graphite Air Bearing kanthi diameter pori rata-rata 0,5 µm nggambarake pengulangan diwasa teknologi iki, ngoptimalake watesan aliran kanggo nggedhekake kaku nalika nyilikake konsumsi udhara. Évolusi iki ngowahi bantalan udara saka instrumen lab sing alus dadi komponen industri sing kuat sing bisa digunakake ing lingkungan mesin sing atos.

Ilmu Material: Nyilem jero menyang grafit keropos kanggo bantalan udara

Isostatic Graphite Manufacturing

Bantalan Udara Grafit diidentifikasi minangka grafit isostatik. Proses manufaktur iki béda karo grafit sing diekstrusi utawa dicetak.

Bahan Baku: Kokas petroleum kemurnian dhuwur dimikronis dadi partikel (gandheng karo struktur alus sing katon ing spek pori 0,5 µm).

Cold Isostatic Pressing (CIP): Wêdakakêna diselehake ing cetakan lan kena tekanan ultra-dhuwur saka kabeh arah (tekanan cairan). Iki njamin kapadhetan (1,74 g / cm³) seragam ing kabeh billet. Isotropi iki penting amarga njamin aliran udara liwat bantalan kanthi tingkat sing padha ing kabeh arah, nyegah "miring" utawa angkat sing ora rata.

Graphitization: billet digawe panas nganti ~3000 ° C. Iki nyelarasake struktur kristal, ngowahi karbon dadi grafit. Proses iki menehi Resistance Spesifik 13.02 µΩ·m, sing minangka indikator utama tingkat grafitisasi lan stabilitas termal.

Analisis Mikrostruktur

Ukuran Pori (0,5 µm): Iki minangka dimensi "Goldilocks".

Yen pori gedhe banget (> 1,0 µm): Konsumsi hawa dadi gedhe banget, lan bantalan ilang kaku (bocor banget).

Yen pori-pori cilik banget (<0.1 µm): Bantalan mbutuhake tekanan input sing ora praktis kanggo ngasilake angkat, lan wektu nanggepi dadi alon.

0,5 µm: Nggambarake optimasi kanggo sistem udara tekan industri standar (80 PSI), ngimbangi efisiensi kanthi kapasitas beban dhuwur.

Kapadhetan (1,74 g/cm³): Grafit padhet khas kisaran saka 1,70 nganti 1,85 g/cm³. Nilai 1,74 nuduhake porositas kira-kira 15-20%. Volume "ruang kosong" iki minangka reservoir internal, njamin pasokan udara sing tetep menyang pasuryan.

Ketahanan Mekanik

Kekuwatan kompresif (127.0 MPa): Nilai iki signifikan. Iki tegese bantalan bisa ndhukung beban gedhe tanpa gagal struktural. Kanggo konteks, beton khas yaiku ~ 30 MPa. grafit keropos kanggo prewangan online kaping papat luwih kuwat saka beton ing komprèsi. Iki ngidini bantalan bisa clamped utawa preloaded karo pasukan Magnetik dhuwur tanpa retak.

Kekuwatan lentur (80,7 MPa): Iki dhuwur kanggo grafit. Mesthekake yen bantalan bantalan ora luntur utawa sworo seru ing momen mlengkung sing ditrapake nalika nyepetake utawa misalignment dipasang.

Tribology lan "Soft Landing"

Hardness Shore 53 HS (Scleroscope) nempatake ing kategori "medium-hard" kanggo grafit (luwih alus tinimbang sawetara gelar sing padhet banget sing bisa dadi 70-80 HS).

Keuntungan Tribological: Ing kacilakan, materi bantalan kudu kurban. Granit (guideway) luwih angel. A Shore 53 grafit bakal abrade menyang wêdakakêna nggoleki marang impact, lubricating geser lan nyegah transfer energi menyang scratching granit. Properti pelumas dhewe iki minangka kabijakan asuransi utama kanggo mesin sing larang.
