Wafer sicoi

KitawaferApa bahan semikonduktor komposit kanthi struktur telung lapisan sing digawe nggunakake metode sing unik.

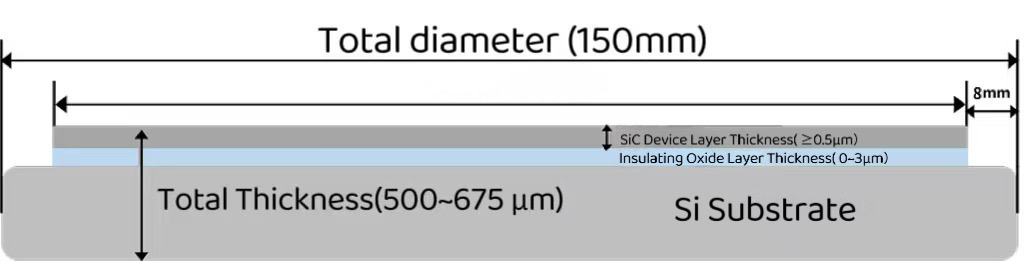

Lapisan ngisor struktur Sicoi Wafer yaiku substrat silikon, sing nyedhiyakake dhukungan mekanik sing bisa dipercaya kanggo njamin stabilitas struktural wafer. Konduktivitas termal paling optimal nyuda pengaruh akumulasi panas babagan kinerja piranti semikonduktor, nggawe operasi biasane nganti suwe banget. Kajaba iku, substrat silikon kompatibel karo peralatan lan mesin sing digunakake ing manufaktur semikonduktor saiki. Iki sukses nggawe biaya manufaktur lan kerumitan nalika nyepetake produk R & D lan produksi mas lan produksi.

Dumunung ing antarane substrat silikon lan lapisan piranti SIC, lapisan oksida minangka lapisan tengah sicoi wafer. Kanthi ngisolasi jalur saiki ing antarane lapisan ndhuwur lan ngisor, nyebarke oksida kanthi efektif nyuda risiko sirkuit cendhak lan njamin kinerja mesin semikonduktor kanthi stabil. Amarga karakteristik penyerapan sing kurang, bisa nyuda flattering optik lan nambah efisiensi transmisi sinymis saka piranti semikonduktor.

Lapisan piranti karbida yaiku lapisan fungsional dhasar struktur struktur Sicoi Wafer. Penting kanggo nggayuh fungsi elektronik, fotonik, lan kuantemen dhuwur amarga kekuwatan mekanik sing luar biasa, indeks refleksi sing dhuwur, kerugian optik sing murah, lan konduktivitas termal sing kurang apik.

Aplikasi saka Wafers Sicoi:

1.Nuwun manufaktur piranti optik nonlinear kaya sisir frekuensi optik.

2.Filih Chip Photron integrasi Integrasi.

3.FORFOR MANUFACTURING Modulator Optik

4.Sabat Piranti Elektronik Puasa Manufaktur, kayata switch daya lan piranti RF.

5.Sabat Manufaktur Sensor Mems kaya Accelerometer lan Gyroscope.
