SiC Keramik Vakum Chuck

Nalika ngupayakake Hukum Moore, fasilitas fabrikasi semikonduktor mbutuhake platform wafer sing bisa nahan gaya mekanik sing abot lan tetep warata, tanpa nabrak utawa dip. Semicorex SiC Keramik Vakum Chuck menehi solusi sampurna kanggo ngganti alumina tradisional lan chucks stainless steel; bakal menehi rasio kaku kanggo bobot lan ora bakal reaksi kimia, sing loro-lorone penting kanggo ngolah wafer 300mm lan liya-liyane.

1. Kaluwihan material kanthi nggunakake karbida silikon padhet sintered (SSiC).

Komponen inti saka kitaSiC Keramik KabVacuum Chuck wis SinteredSilicon Carbide Kab, materi sing ditetepake kanthi ikatan kovalen sing kuwat banget. SSiC kita ora keropos utawa reaksi-ikatan; rodo, iku sintered ing> 2000 derajat Celsius kanggo entuk Kapadhetan meh teoritis (> 3,10 g / cm3) - mung sijine, iku luwih ngalangi saka bahan liyane digunakake kanggo Pabrik chucks vakum.

Kaku Mekanik Luar Biasa.

Modulus Young saka SSiC kira-kira 420 GPa, saéngga dadi luwih kaku tinimbang alumina (kira-kira 380 GPa). Amarga modulus elastisitas sing dhuwur iki, chucks kita bakal tetep stabil ing kahanan rotasi vakum lan kacepetan dhuwur lan ora bakal deform; mula, wafer ora bakal "kripik kentang" (yaiku, warp) lan bakal tansah nggawe kontak seragam ing kabeh area lumahing.

Stabilitas Thermal lan Low CTE

Ing proses sing nglibatake cahya UV intensitas dhuwur utawa panas sing disebabake gesekan, ekspansi termal bisa nyebabake kesalahan overlay. Chuck SiC kita nduweni Koefisien Ekspansi Termal (CTE) sing kurang saka 4.0 x 10^{-6}/K, ditambah karo konduktivitas termal sing dhuwur (>120W/m·K). Kombinasi iki ngidini chuck ngilangi panas kanthi cepet, njaga stabilitas dimensi sajrone siklus litografi utawa metrologi sing dawa.

2. Precision Engineering lan Desain

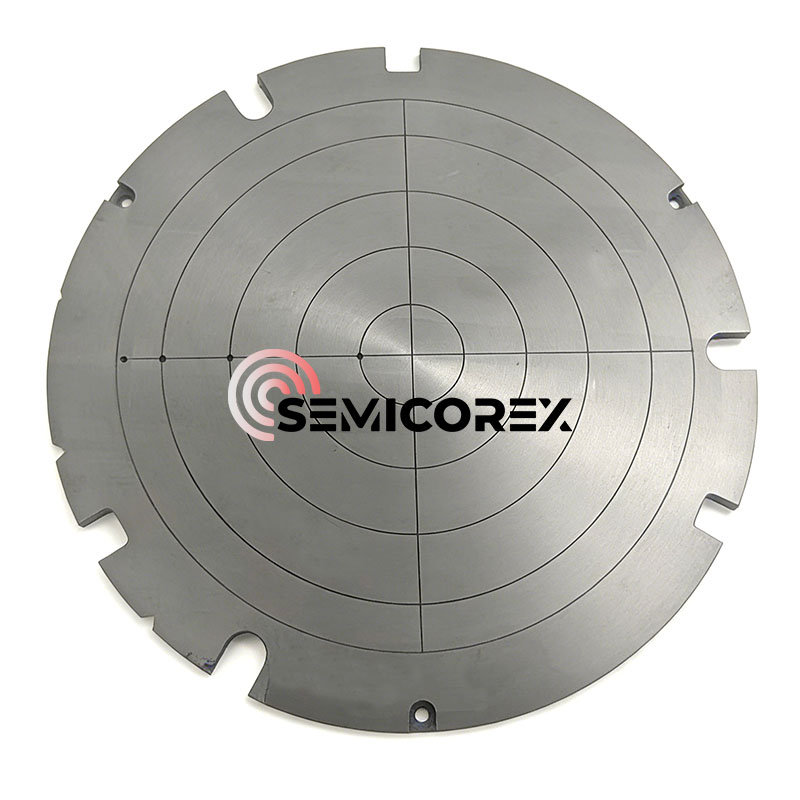

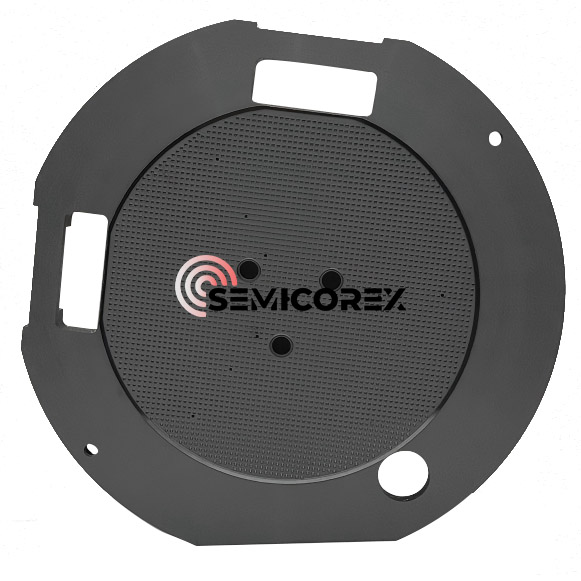

Kaya sing katon ing gambar produk, chuck vakum kita nduweni jaringan saluran vakum konsentris lan radial sing rumit. Iki minangka mesin CNC kanthi presisi ekstrim kanggo njamin nyedhot seragam ing wafer, nyuda titik stres lokal sing bisa nyebabake rusak wafer.

Flatness Sub-Micron: Kita nggunakake teknik grinding lan lapping berlian sing canggih kanggo entuk flatness global <1μm. Iki penting kanggo njaga kedalaman fokus sing dibutuhake ing node lithography maju.

Lightweighting (Opsional): Kanggo nampung orane tumrap sekolah-akselerasi dhuwur ing steppers lan scanner, kita kurban internal honeycomb "lightweighting" struktur sing nyuda massa tanpa kompromi rigidity struktural.

Notches Alignment Perimeter: Notches terintegrasi ngidini integrasi lancar karo efektor akhir robot lan sensor keselarasan ing alat proses.

3. Aplikasi Kritis ing Rantai Suplai Semikonduktor

Chucks Vakum Keramik SiC minangka standar industri kanggo:

Wafer Thinning & Grinding (CMP): Nyedhiyakake dhukungan kaku sing dibutuhake kanggo wafer tipis nganti tingkat mikron tanpa chipping pinggiran.

Lithography (Steppers / Scanner): Tumindak minangka "tataran" ultra-flat sing njamin fokus laser sing tepat kanggo node sub-7nm.

Metrologi & AOI: Mesthekake wafer sampurna kanggo inspeksi resolusi dhuwur lan pemetaan cacat.

Wafer Dicing: Nyedhiyakake nyedhot stabil sajrone operasi dicing mekanik utawa laser kanthi kacepetan dhuwur.

Ing Semicorex, kita ngerti manawa chuck vakum mung apik karo integritas permukaan. Saben chuck ngalami proses kontrol kualitas multi-tahap:

Laser Interferometry: Kanggo verifikasi flatness ing kabeh diameteripun.

Tes Kebocoran Helium: Mesthekake saluran vakum disegel lan efisien.

Cleanroom Cleaning: Diproses ing lingkungan Kelas 100 kanggo mesthekake nul kontaminasi metalik utawa organik.

Tim teknik kita kerja sama karo produsen alat OEM kanggo ngatur pola slot, dimensi, lan antarmuka sing dipasang. Kanthi milih Semicorex, sampeyan nandur modal ing komponen sing nyuda downtime, nambah akurasi overlay, lan nyuda total biaya kepemilikan liwat daya tahan sing ekstrim.
