Piring lapisan RTP RTP

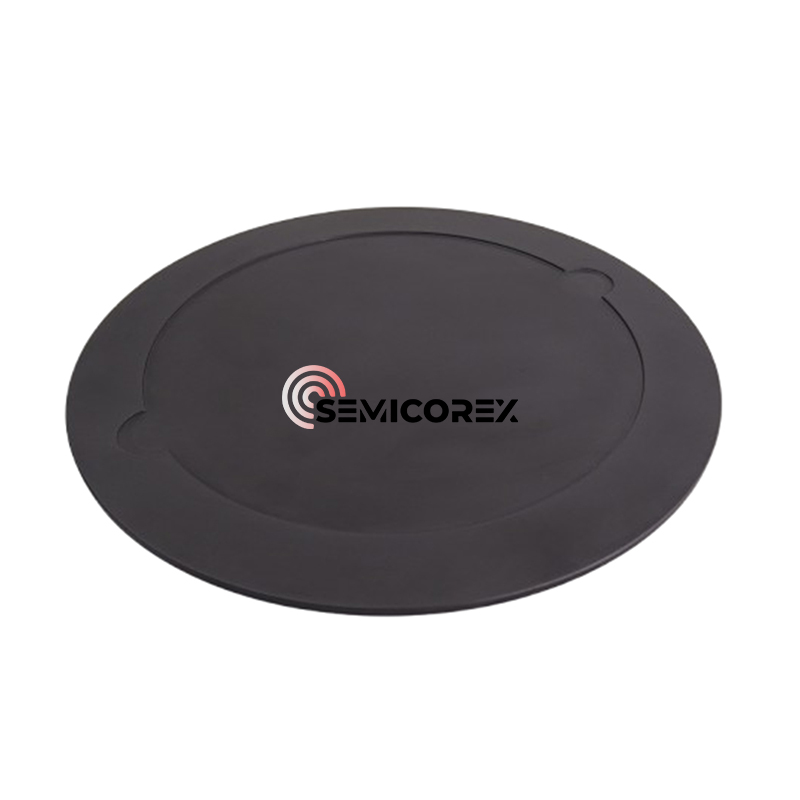

Piring lapisan Sikorex RTP RTP minangka komponen sing dirancang presisi sing dirancang khusus kanggo dhukungan wafer sajrone aplikasi pangolahan termal (RTP). Iki rtpSIC lapisanPiring nawakake stabilitas termal sing optimal, resistensi kimia, lan kekuatan mekanik, nggawe lingkungan sing njaluk manufaktur semikonduktor.

Rtp kitaSIC lapisanPiring njamin keseragaman termal lan risiko kontaminasi sing paling sithik. Lumahing SIC nyedhiyakake resistensi sing luar biasa kanggo suhu 1300 ° C-lan agresif, kalebu etorien, nitrogen, lan lingkungan sing sugih hidrogen sing digunakake digunakake sajrone proses anneasi, lan diffusion.

Implantasi Ion ngganti panyebaran termal amarga kontrol sing ana ing doping. Nanging, ion implantasi mbutuhake operasi pemanasan sing diarani Annealing kanggo ngilangi karusakan kisi sing disebabake dening ion implantation. Cara tradisional, panyebaran rampung ing reaktor tabung. Sanajan anneintasi bisa ngilangi karusakan kisi, uga nyebabake atom sing ora bakal nyebar ing njero wafer, sing ora disenengi. Masalah iki nyebabake wong-wong supaya sinau apa ana sumber energi liyane sing bisa entuk efek annealing sing padha tanpa nyebabake kewedhen. Panliten iki nyebabake pangembangan pangolahan termal kanthi cepet (RTP).

Proses RTP adhedhasar prinsip radiasi termal. Wafer ing rtpSIC lapisanPiring kanthi otomatis diselehake ing ruangan reaksi kanthi otomatis kanthi mlebu lan outlet. Ing njero, sumber pemanasan ing ndhuwur utawa ing ngisor wafer, nyebabake wafer kasebut digawe panas. Sumber panas kalebu pemanas grafit, lampu mikro, plasma, lan tungsten yodium. Lampu yodium tungsten paling umum. Radiasi termal ditambah karo permukaan wafer lan tekan suhu proses 800 ℃ ℃ ℃ 1050 ℃ kanthi tingkat 50 ℃ ~ per detik. Ing reaktor tradisional, butuh sawetara menit kanggo nggayuh suhu sing padha. Kajaba iku, pendinginan bisa ditindakake sajrone sawetara detik. Kanggo pemanasan radiatif, akeh wafer ora dadi panas amarga wektu pemanasan sing cendhak. Kanggo proses anneinte kanggo implantasi ion, iki tegese karusakan kisi dibaiki nalika atom sing ditanduri tetep ana ing papan.

Teknologi RTP minangka pilihan alami kanggo tuwuh lapisan oksida tipis ing gerbang Mos. Tren menyang dimensi wafer sing luwih cilik lan cilik nyebabake lapisan sing luwih tipis lan luwih tipis ditambahake ing wafer. Pengirangan paling penting ing ketebalan yaiku ing lapisan gapura oksida. Piranti canggih mbutuhake gapura gapura ing sawetara 10A. Lapisan oksida tipis kasebut asring angel dikendhaleni ing reaktor konvensional amarga kabutuhan persediaan lan ekzos kanthi cepet. Rapid ramping lan pendinginan sistem RPT bisa menehi kontrol sing dibutuhake. Sistem RTP kanggo oksidasi uga diarani sistem oxidation (RTO) kanthi cepet. Dheweke padha banget karo sistem annevery, kajaba oksigen digunakake tinimbang gas.
