Apa sing?

Soi, Short kanggo Silicon-on-Insulator, minangka proses manufaktur semikonduktor adhedhasar bahan substrat khusus. Wiwit industrialisasi ing taun 1980-an, teknologi iki wis dadi cabang Proses manufaktur semikonduktor majeng. Bentenaken dening struktur komposit telung lapisan sing unik, proses soi minangka pamindhahan penting saka proses silikon tradisional.

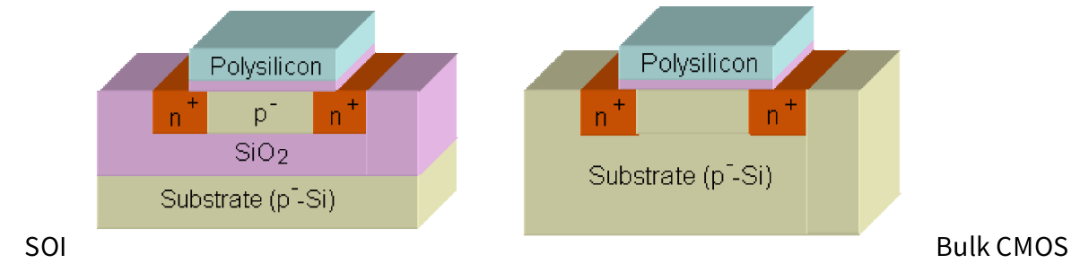

Dumadi saka lapisan piranti Silicon tunggal, lapisan insulasi dioksida (uga dikenal minangka lapisan oksida sing dikubur, lan landasan silikon,SOI WAFERnggawe lingkungan listrik sing mandhiri lan stabil. Saben lapisan ngetrapake peran sing beda-beda nanging bisa uga kanggo njamin kinerja lan linuwih:

1. Lapisan piranti Crystal Crystal tunggal tunggal tunggal tunggal tunggal tunggal tunggal, sing biasane duwe kekandelan 5 nm nganti 2 μm, dadi wilayah tengah kanggo nggawe piranti aktif kaya transistor. Sing tipis minangka dhasar kanggo dhasar kanggo miniaturisasi piranti sing apik.

2. Fungsi utama lapisan oksida tengah yaiku entuk pamisahan listrik. Lapisan kothak kanthi efektif ngalangi sambungan listrik ing antarane lapisan piranti lan landasan ing ngisor iki kanthi nggunakake mekanisme isolis fisik lan kimia, kanthi ketebalan biasane wiwit 5nm nganti 2μm.

3. antarmuka silikon silikon ing ngisor iki yaiku fungsi utama yaiku menehi dhukungan mekanik lan dhukungan kanggo stabil, sing entuk persantunan sing penting kanggo penemuan wafer sajrone produksi lan liya-liyane. Ing babagan kekandelan, umume tiba ing sawetara 200μm nganti 700μm.

Keuntungan saka Soi Wafer

1. Konsumsi daya

Ngarsane lapisan insulasi ingWafers SoiNyuda bocor saiki lan kapasitas, sing kontribusi kanggo panggunaan daya statis lan dinamis ngisor.

Resistensi 2.Radiation

Lapisan penebat ing wafer SOI bisa nggawe sinar kosmis lan elektromagnetik kanthi efektif lan nyingkirake pengaruh lingkungan sing ekstrem ing stabilitas piranti, bisa digunakake kanggo ngoperasikake khusus kayata industri aerospace lan nuklir.

3.Pragedi kinerja frekuensi dhuwur

Desain lapisan penebat sacara signifikan nyuda efek parasit sing ora dikarepake disebabake interaksi ing antarane piranti lan landasan. Pengurangan kapasitas parasit nyuda latensi piranti SOI ing pangolahan sinyal dhuwur (kayata komunikasi 5G), saéngga ningkatake efisiensi operasi.

4.Pilih keluwesan

Substrat SOI nampilake ohotasi dielelektrik sing ana gandhengane, ngilangi kebutuhan pamisahan sing diluncurake, sing nggawe proses manufaktur lan nambah ngasilake produksi.

Aplikasi teknologi soi

1.Consumer Elektronika sektor: Modul ngarep-mburi kanggo smartphone (kayata 5g saringan).

Lapangan Elektronik 2.Automotif: Kripik radar kelas otomotif.

3.Aerospace: Peralatan Komunikasi Satelit.

Bidang piranti 4.Medical: Sensor medis sing bisa ditindakake, Kripik pemantauan murah-daya.
