Teknologi Etsa Selektif SiGe lan Si

Gate-All-Around FET (GAAFET), minangka arsitektur transistor generasi sabanjure sing siap ngganti FinFET, wis entuk perhatian sing signifikan amarga kemampuane nyedhiyakake kontrol elektrostatik sing unggul lan kinerja sing luwih apik ing dimensi sing luwih cilik. A langkah kritis ing pabrikan saka n-jinis GAAFETs melu-selectivity dhuwuretsaTumpukan SiGe: Si sadurunge deposisi spacer njero, ngasilake nanosheet silikon lan ngeculake saluran.

Artikel iki delves menyang selektifteknologi etsamelu proses iki lan ngenalake rong cara etsa novel - etsa bebas plasma gas oksidatif dhuwur lan etsa lapisan atom (ALE) - sing nawakake solusi anyar kanggo entuk presisi lan selektivitas dhuwur ing etsa SiGe.

Lapisan SiGe Superlattice ing Struktur GAA

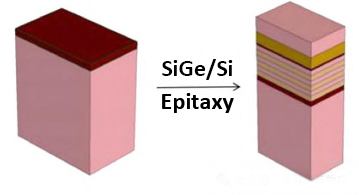

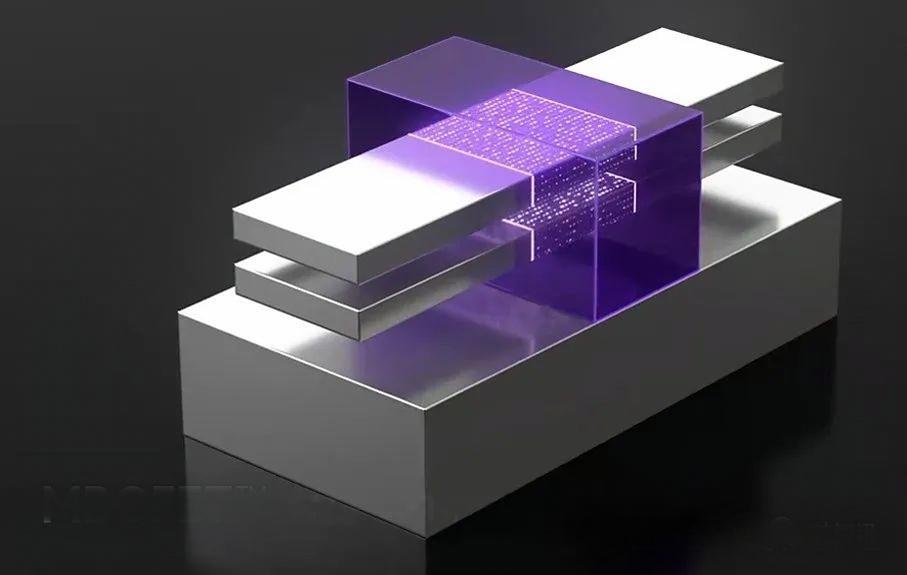

Ing desain GAAFETs, kanggo nambah kinerja piranti, gantian lapisan Si lan SiGeepitaxially thukul ing substrat silikon, mbentuk struktur multilayer dikenal minangka superlattice. Lapisan SiGe iki ora mung nyetel konsentrasi operator nanging uga nambah mobilitas elektron kanthi ngenalake stres. Nanging, ing langkah-langkah proses sabanjure, lapisan SiGe iki kudu dicopot kanthi tepat nalika nahan lapisan silikon, sing mbutuhake teknologi etsa sing selektif.

Metode Etsa Selektif SiGe

Gas Oksidatif Dhuwur Plasma-Free Etching

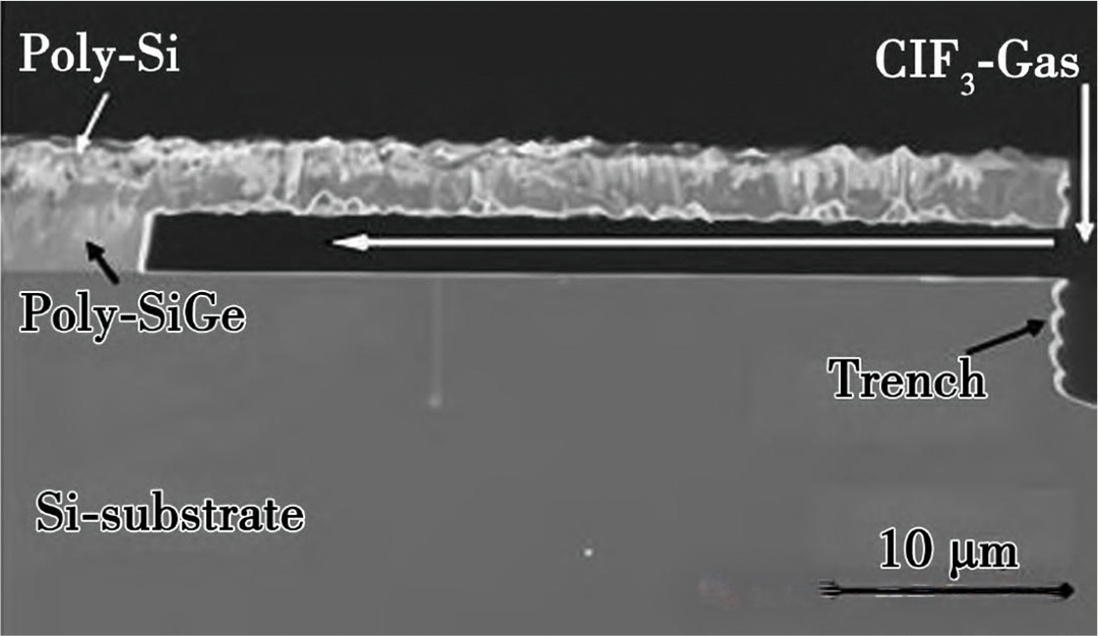

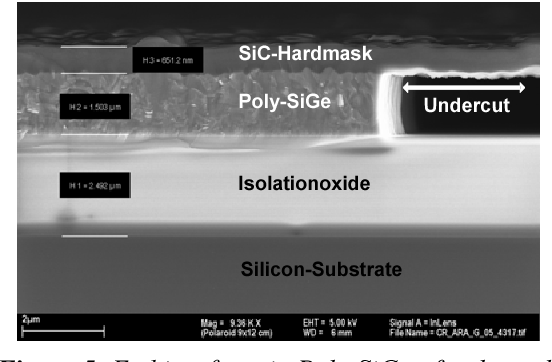

Pamilihan gas ClF3: Cara etsa iki nggunakake gas oksidatif kanthi selektivitas ekstrem, kayata ClF3, kanthi rasio selektivitas SiGe:Si 1000-5000. Bisa rampung ing suhu kamar tanpa nyebabake karusakan plasma.

Efisiensi suhu rendah: Suhu optimal sekitar 30 ° C, nyadari etsa selektivitas dhuwur ing kahanan suhu rendah, ngindhari kenaikan anggaran termal tambahan, sing penting kanggo njaga kinerja piranti.

Lingkungan garing: kabehproses etsawis rampung ing kahanan garing banget, mbusak risiko adhesion struktur.

Etsa Lapisan Atom (ALE)

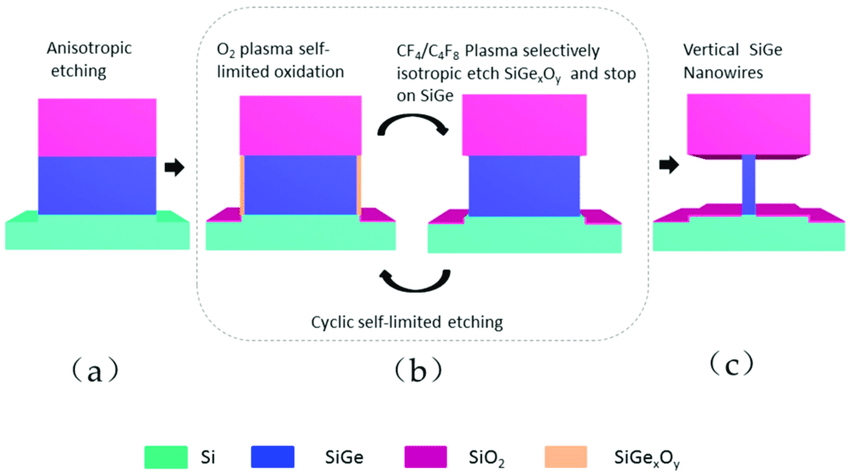

Karakteristik mandhiri: ALE minangka siklus rong langkahteknologi etsa, ing endi lumahing materi sing bakal dicithak pisanan diowahi, lan banjur lapisan sing diowahi dibusak tanpa mengaruhi bagean sing ora diowahi. Saben langkah wis matesi dhewe, mesthekake presisi kanggo tingkat njabut mung sawetara lapisan atom ing wektu.

Cyclic etching: Loro langkah kasebut diulang bola-bali nganti kedalaman etsa sing dikarepake bisa digayuh. Proses iki ngidini ALE entuketsa presisi tingkat atoming rongga ukuran cilik ing tembok njero.
