SiGe ing Pabrik Chip: Laporan Warta Profesional

Evolusi Bahan Semikonduktor

Ing alam teknologi semikonduktor modern, drive tanpa henti menyang miniaturisasi wis nyurung watesan bahan basis silikon tradisional. Kanggo nyukupi panjaluk kinerja dhuwur lan konsumsi daya sing sithik, SiGe (Silicon Germanium) wis muncul minangka bahan komposit pilihan ing manufaktur chip semikonduktor amarga sifat fisik lan listrik sing unik. Artikel iki delves menyangproses epitaksiSiGe lan perane ing pertumbuhan epitaxial, aplikasi silikon tegang, lan struktur Gate-All-Around (GAA).

Pentinge SiGe Epitaxy

1.1 Pambuka kanggo Epitaxy ing Pabrik Chip:

Epitaxy, asring dicekak Epi, nuduhake wutah saka lapisan siji-kristal ing substrat siji-kristal karo susunan kisi padha. Lapisan iki bisa ugahomoepitaxial (kayata Si / Si)utawa heteroepitaxial (kayata SiGe/Si utawa SiC/Si). Macem-macem cara digunakake kanggo wutah epitaxial, kalebu Molecular Beam Epitaxy (MBE), Ultra-High Vacuum Chemical Vapor Deposition (UHV/CVD), Atmospheric lan Reduced Pressure Epitaxy (ATM & RP Epi). Artikel iki fokus ing pangolahan epitaxy saka silikon (Si) lan silikon-germanium (SiGe) digunakake digunakake ing produksi sirkuit terpadu semikonduktor karo silikon minangka bahan substrate.

1.2 Kaluwihan saka SiGe Epitaxy:

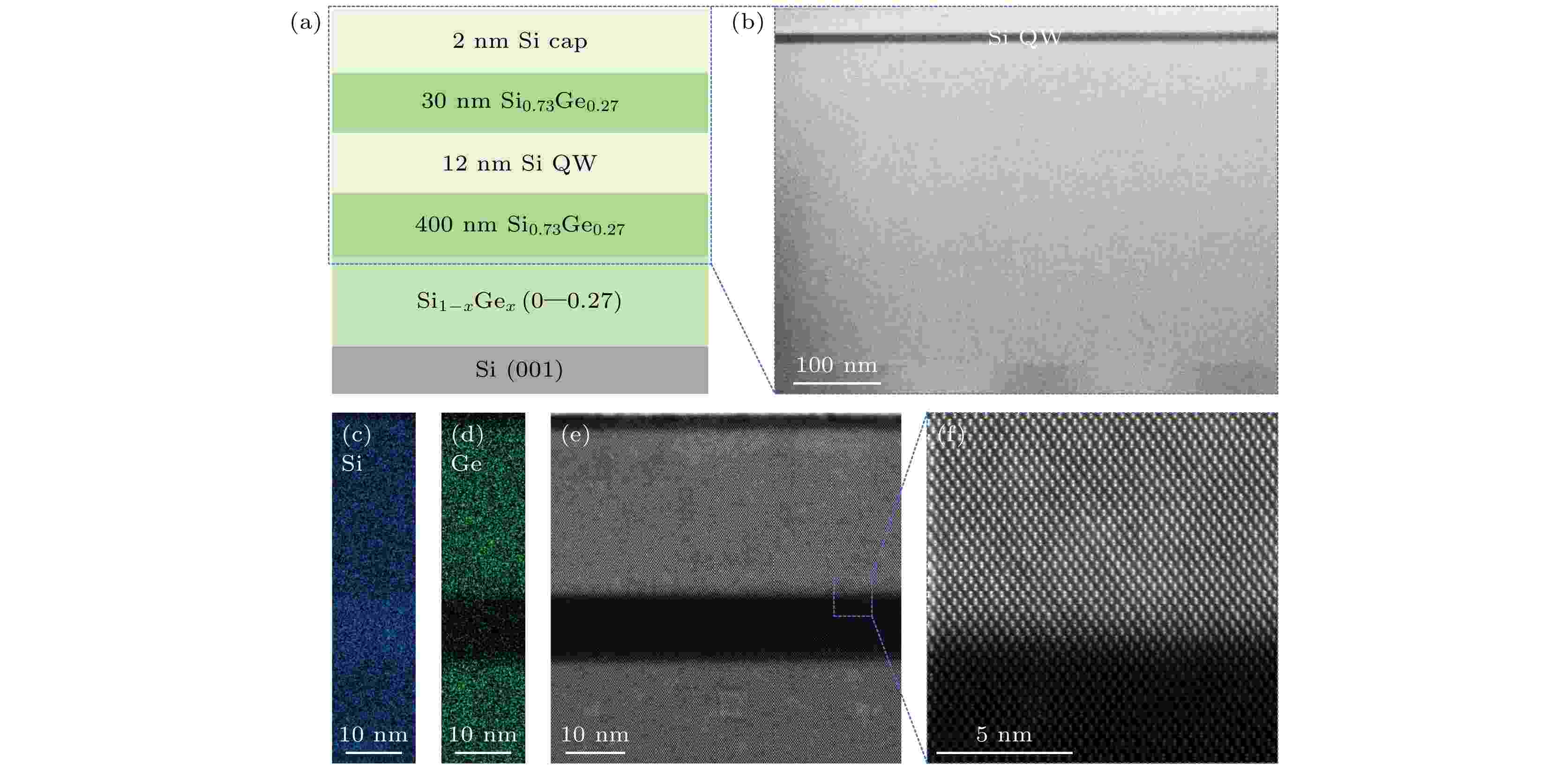

Nggabungake proporsi germanium (Ge) tartamtu sajroneproses epitaksimbentuk lapisan siji-kristal SiGe sing ora mung nyuda jembaré bandgap nanging uga nambah frekuensi cut-off transistor (fT). Iki ndadekake ekstensif ditrapake ing piranti frekuensi dhuwur kanggo komunikasi nirkabel lan optik. Menapa malih, ing pangolahan sirkuit terpadu CMOS majeng, ing mismatch kisi (bab 4%) antarane Ge lan Si pirso kaku kisi, nambah mobilitas elektron utawa bolongan lan kanthi mangkono nambah saturasi piranti lan kacepetan respon.

Aliran Proses Epitaksi SiGe Komprehensif

2.1 Pra-perawatan:

Wafer silikon wis diolah sadurunge adhedhasar asil proses sing dikarepake, utamane nglibatake mbusak lapisan oksida alam lan impurities ing permukaan wafer. Kanggo wafer substrat sing akeh banget doped, penting kanggo nimbang apa backsealing perlu kanggo nyuda doping otomatis sajrone sabanjure.wutah epitaxy.

2.2 Gas lan Kahanan Pertumbuhan:

Gas silikon: Silane (SiH₄), Dichlorosilane (DCS, SiH₂Cl₂), lan Trichlorosilane (TCS, SiHCl₃) minangka telung sumber gas silikon sing paling umum digunakake. SiH₄ cocok kanggo proses epitaksi lengkap suhu rendah, dene TCS, sing dikenal kanthi tingkat pertumbuhan sing cepet, digunakake kanggo nyiapake kandel.epitaksi silikonlapisan.

Gas Germanium: Germane (GeH₄) minangka sumber utama kanggo nambah germanium, digunakake bebarengan karo sumber silikon kanggo mbentuk paduan SiGe.

Epitaxy selektif: wutah selektif wis ngrambah dening nyetel tarif relatif sakadeposisi epitaxiallan etsa in situ, nggunakake gas silikon sing ngandhut klorin DCS. Selektivitas kasebut amarga adsorpsi atom Cl ing permukaan silikon sing kurang saka ing oksida utawa nitrida, nggampangake pertumbuhan epitaxial. SiH₄, kurang atom Cl lan energi aktivasi kurang, umume mung ditrapake kanggo proses epitaksi lengkap suhu rendah. Sumber silikon liyane sing umum digunakake, TCS, nduweni tekanan uap sing sithik lan cair ing suhu kamar, mbutuhake H₂ bubbling kanggo ngenalake menyang kamar reaksi. Nanging, iku relatif murah lan asring digunakake kanggo tingkat wutah kanthi cepet (nganti 5 μm / min) kanggo tuwuh lapisan silikon epitaxy luwih kenthel, digunakake digunakake ing produksi wafer silikon epitaxy.

Strained Silicon ing Lapisan Epitaxial

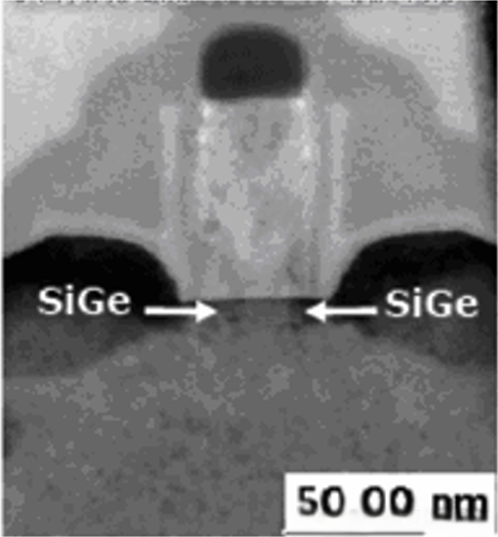

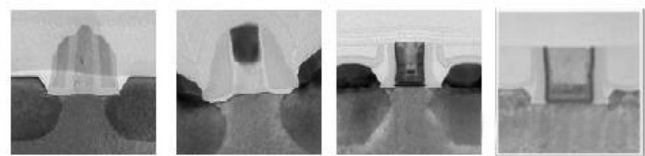

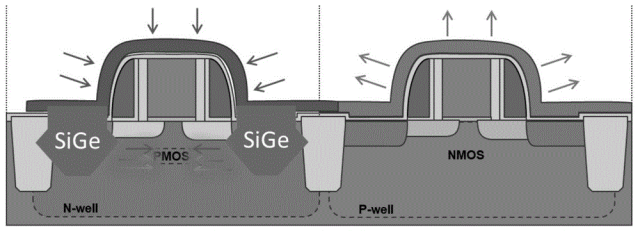

sakwutah epitaxial, Si kristal tunggal epitaxial disimpen ing lapisan SiGe sing santai. Amarga ketidakcocokan kisi antarane Si lan SiGe, lapisan kristal tunggal Si kena tekanan tensile saka lapisan SiGe sing ndasari, kanthi signifikan ningkatake mobilitas elektron ing transistor NMOS. Teknologi iki ora mung nambah arus saturasi (Idsat) nanging uga nambah kacepetan respon piranti. Kanggo piranti PMOS, lapisan SiGe ditanam kanthi epitaxial ing wilayah sumber lan saluran sawise etsa kanggo ngenalake stres kompresi ing saluran kasebut, nambah mobilitas bolongan lan nambah arus jenuh.

SiGe minangka Lapisan Pengorbanan ing Struktur GAA

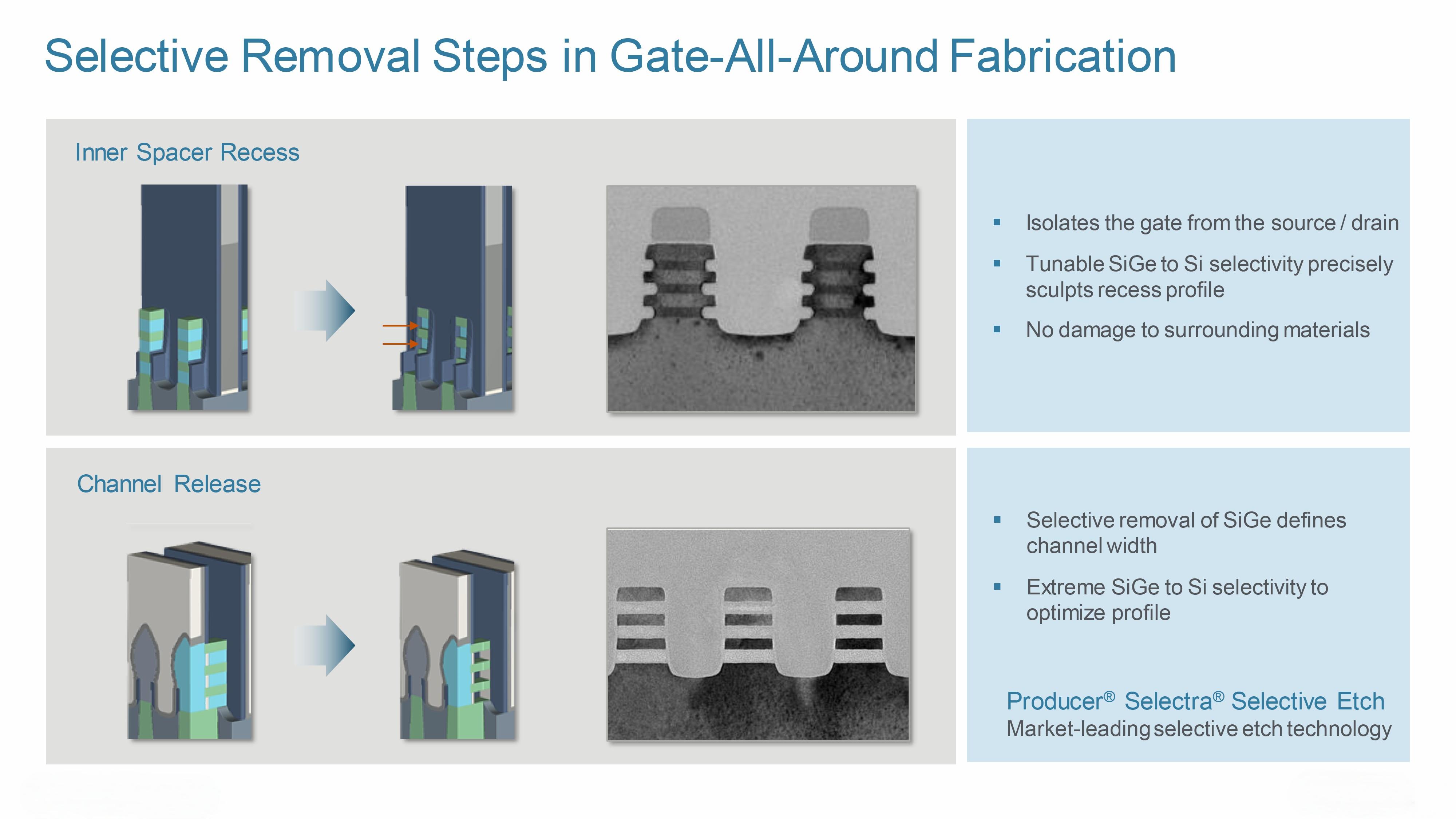

Ing manufaktur transistor nanowire Gate-All-Around (GAA), lapisan SiGe tumindak minangka lapisan kurban. Teknik etsa anisotropik selektivitas tinggi, kayata etsa lapisan kuasi-atom (quasi-ALE), ngidini mbusak lapisan SiGe kanthi tepat kanggo mbentuk struktur nanowire utawa nanosheet.

Kita ing Semicorex spesialisasi ingSolusi grafit sing dilapisi SiC / TaCApplied ing wutah Si epitaxial ing Manufaktur semikonduktor, yen sampeyan duwe pitakon utawa mbutuhake rincian tambahan, please ora ragu-ragu kanggo njaluk bantuan ing tutul karo kita.
