pertumbuhan kristal AlN kanthi metode PVT

Bahan semikonduktor celah pita lebar generasi katelu, kalebu gallium nitride (GaN), silikon karbida (SiC), lan aluminium nitride (AlN), nuduhake sifat listrik, termal, lan akusto-optik sing apik banget. Bahan-bahan kasebut ngatasi watesan bahan semikonduktor generasi pertama lan kaloro, kanthi signifikan ngembangake industri semikonduktor.

Saiki, teknologi persiapan lan aplikasi kanggoSiClan GaN relatif mapan. Ing kontras, riset babagan AlN, berlian, lan seng oksida (ZnO) isih ing tahap awal. AlN minangka semikonduktor celah pita langsung kanthi energi celah pita 6,2 eV. Iki nduweni konduktivitas termal sing dhuwur, resistivitas, kekuatan medan rusak, lan stabilitas kimia lan termal sing apik. Akibate, AlN ora mung minangka bahan penting kanggo aplikasi cahya biru lan ultraviolet nanging uga dadi kemasan penting, isolasi dielektrik, lan bahan insulasi kanggo piranti elektronik lan sirkuit terpadu. Iku utamané cocok kanggo piranti suhu dhuwur lan daya dhuwur.

Kajaba iku, AlN lan GaN nuduhake cocog termal apik lan kompatibilitas kimia. AlN asring digunakake minangka substrat epitaxial GaN, sing bisa nyuda Kapadhetan cacat ing piranti GaN lan nambah kinerja. Amarga potensial aplikasi sing njanjeni, peneliti ing saindenging jagad menehi perhatian sing cukup kanggo nyiapake kristal AlN ukuran gedhe sing berkualitas tinggi.

Saiki, cara kanggo nyiapakekristal AlNkalebu metode solusi, nitridasi langsung logam aluminium, epitaksi fase uap hidrida (HVPE), lan transportasi uap fisik (PVT). Ing antarane, metode PVT wis dadi teknologi utama kanggo ngembangake kristal AlN amarga tingkat pertumbuhan sing dhuwur (nganti 500-1000 μm / h) lan kualitas kristal sing unggul, kanthi kapadhetan dislokasi kurang saka 10^3 cm^-2.

Prinsip lan proses pertumbuhan kristal AlN kanthi metode PVT

Wutah kristal AlN kanthi metode PVT rampung liwat langkah sublimasi, transportasi fase gas lan rekristalisasi bubuk mentah AlN. Suhu lingkungan wutah nganti 2300 ℃. Prinsip dhasar pertumbuhan kristal AlN kanthi metode PVT relatif prasaja, kaya sing dituduhake ing rumus ing ngisor iki: 2AlN (s) =⥫⥬ 2Al (g) + N2 (g) (1)

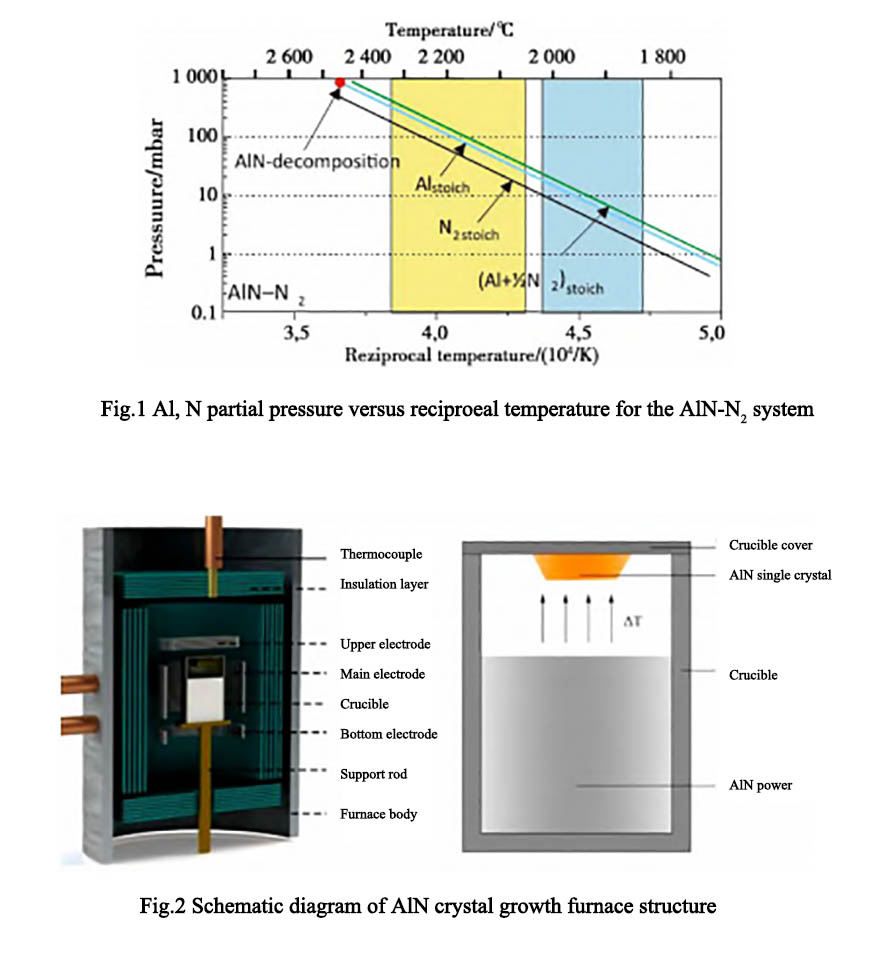

Langkah-langkah utama proses pertumbuhane yaiku: (1) sublimasi bubuk mentah AlN; (2) transmisi komponen fase gas bahan baku; (3) adsorpsi komponen fase gas ing lumahing wutah; (4) difusi lumahing lan nukleasi; (5) proses desorpsi [10]. Ing tekanan atmosfer standar, kristal AlN wiwit alon-alon terurai dadi uap Al lan nitrogen ing sekitar 1700 °C. Nalika suhu tekan 2200 °C, reaksi dekomposisi AlN cepet intensif. Gambar 1 minangka kurva sing nuduhake hubungan antarane tekanan parsial produk fase gas AlN lan suhu sekitar. Wewengkon kuning ing gambar kasebut yaiku suhu proses kristal AlN sing disiapake kanthi metode PVT. Gambar 2 minangka diagram skematis struktur tungku pertumbuhan kristal AlN sing disiapake kanthi metode PVT.

nawakake Semicorexsolusi crucible kualitas dhuwurkanggo pertumbuhan kristal tunggal. Yen sampeyan duwe pitakon utawa butuh rincian tambahan, aja ragu-ragu hubungi kita.

Kontak telpon # +86-13567891907

Email: sales@semicorex.com
