Unit ing semikonduktor: Angstrom

Apa Angstrom?

Angstrom (simbol: Å) iku sawijining unit dawa sing cilik banget, utamané dipigunakaké kanggo njlèntrèhaké skala fénoména mikroskopis, kayata jarak antara atom lan molekul utawa kekandelan film tipis ing manufaktur wafer. Siji angstrom padha karo \(10^{-10}\) meter, sing padha karo 0,1 nanometer (nm).

Kanggo nggambarake konsep iki kanthi luwih intuisi, coba analogi ing ngisor iki: Dhiameter rambut manungsa kira-kira 70.000 nanometer, sing tegese 700.000 Å. Yen kita mbayangno 1 meter minangka dhiameter Bumi, mula 1 Å dibandhingake karo diameter butir pasir cilik ing permukaan bumi.

Ing manufaktur sirkuit terpadu, angstrom utamané migunani amarga nyedhiyakake cara sing akurat lan trep kanggo njlèntrèhaké kekandelan lapisan film sing tipis banget, kayata silikon oksida, silikon nitrida, lan lapisan doped. Kanthi kemajuan teknologi proses semikonduktor, kemampuan kanggo ngontrol kekandelan wis tekan tingkat lapisan atom individu, nggawe angstrom unit indispensable ing lapangan.

Ing manufaktur sirkuit terpadu, panggunaan angstrom ekstensif lan wigati. Pangukuran iki nduweni peran penting ing proses utama kayata deposisi film tipis, etsa, lan implantasi ion. Ing ngisor iki sawetara skenario khas:

1. Kontrol Kekandelan Film Tipis

Bahan film tipis, kayata silikon oksida (SiO₂) lan silikon nitrida (Si₃N₄), umume digunakake minangka lapisan insulasi, lapisan topeng, utawa lapisan dielektrik ing manufaktur semikonduktor. Kekandelan film kasebut nduwe pengaruh penting ing kinerja piranti.

Contone, lapisan gerbang oksida MOSFET (transistor efek medan semikonduktor oksida logam) biasane sawetara nanometer utawa malah sawetara angstrom kandel. Yen lapisan kandel banget, bisa ngrusak kinerja piranti; yen tipis banget, bisa nyebabake rusak. Teknologi deposisi uap kimia (CVD) lan deposisi lapisan atom (ALD) ngidini deposisi film tipis kanthi akurasi tingkat angstrom, njamin kekandelan nyukupi syarat desain.

2. Kontrol Doping

Ing teknologi implantasi ion, ambane penetrasi lan dosis ion sing ditanem sacara signifikan mengaruhi kinerja piranti semikonduktor. Angstrom asring digunakake kanggo njlèntrèhaké distribusi ambane implantasi. Contone, ing proses persimpangan cethek, ambane implantasi bisa dadi cilik kaya puluhan angstrom.

3. Akurasi Etching

Ing etching garing, kontrol pas tingkat etching lan mungkasi wektu mudhun kanggo tingkat angstrom penting supaya ora ngrusak materi ndasari. Contone, sajrone etsa gerbang transistor, etsa sing berlebihan bisa nyebabake kinerja sing rusak.

4. Teknologi Atomic Layer Deposition (ALD).

ALD minangka teknik sing ngidini deposisi bahan siji lapisan atom ing siji wektu, kanthi saben siklus biasane mbentuk kekandelan film mung 0,5 nganti 1 Å. Teknologi iki migunani banget kanggo nggawe film ultra-tipis, kayata dielektrik gerbang sing digunakake kanthi bahan konstanta dielektrik dhuwur (High-K).

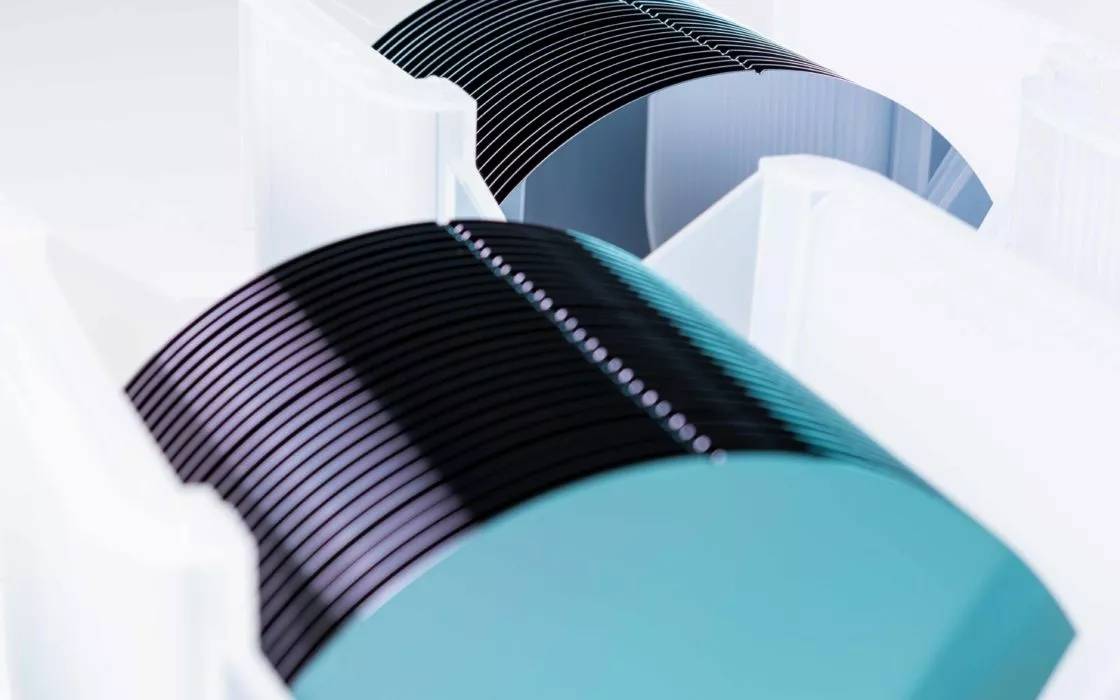

Semicorex nawakake kualitas dhuwurwafer semikonduktor. Yen sampeyan duwe pitakon utawa butuh rincian tambahan, aja ragu-ragu hubungi kita.
