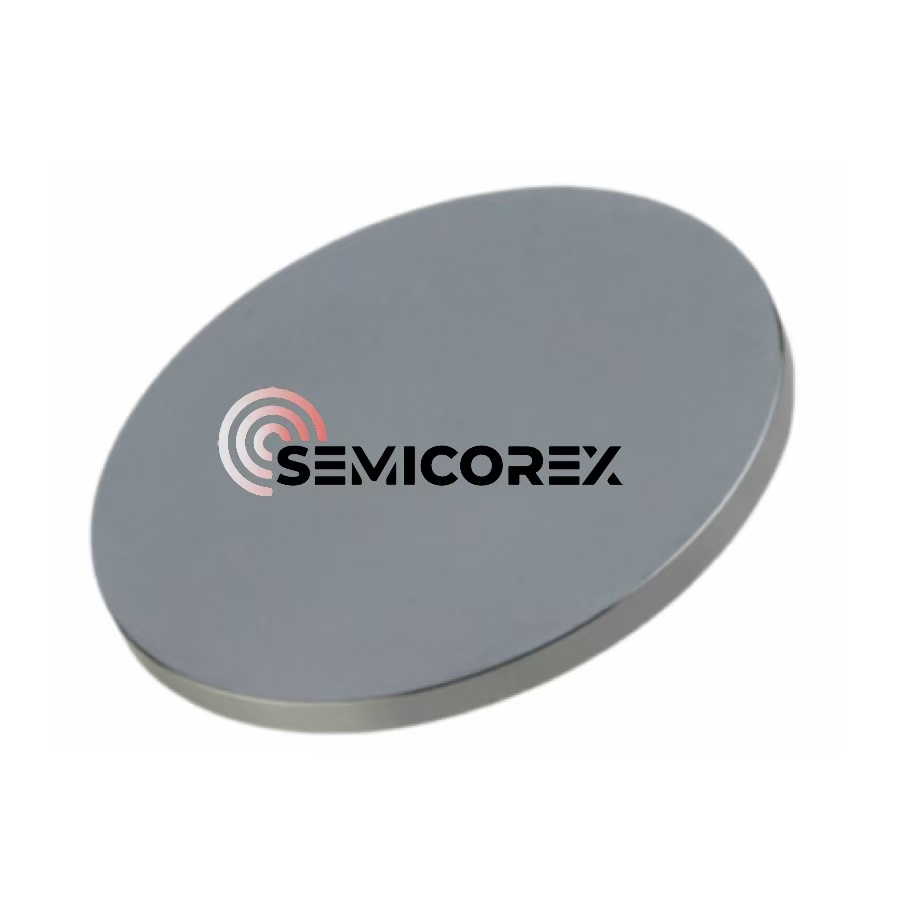

Target planar silikon monocrystalline saka Semicorex minangka komponen penting ing industri manufaktur semikonduktor sing canggih. Diprodhuksi kanthi bahan silikon monocrystalline sing paling apik, nduweni struktur kristal sing apik banget lan kemurnian sing luar biasa. Properti kasebut nggawe solusi sing cocog kanggo nggawe film semikonduktor lan film optik sing dipercaya lan kinerja dhuwur.
Silikon monokristalintarget planar biasane diproses dening peralatan nglereni tliti dhuwur saka ingot silikon monocrystalline digawe dening cara Czochralski. Kanggo nyukupi macem-macem kabutuhan pelanggan, target planar silikon monocrystalline bisa dipotong dadi bentuk sing dikarepake kanggo para pelanggan sing dihormati. Teknologi pangolahan penggilingan lan polishing sing tepat njamin kerata permukaan sing paling apik saka materi target, nyedhiyakake jaminan sing kuat kanggo deposisi film tipis.
Target planar silikon monocrystalline diselehake ing njero ruangan reaksi vakum bebarengan karo substrat sing bakal dilapisi sajrone proses deposisi film. Nalika target planar silikon monocrystalline dibombardir dening ion energi dhuwur, atom silikon ing permukaane bakal mati. Atom silikon sing sputtered iki banjur migrasi lan disimpen ing permukaan substrat, pungkasane mbentuk film tipis silikon.
Target planar silikon monocrystalline minangka sumber materi kanggo deposisi film tipis. Kabeh atom silikon sing disimpen ing permukaan wafer asale saka target planar silikon monocrystalline. Mulane, kualitas target planar silikon monocrystalline langsung nemtokake kemurnian, keseragaman lan sifat tombol liyane saka film tipis sing disimpen.
Karakteristik kemurnian sing paling apik menehi target planar silikon monocrystalline kanthi kemampuan kanggo nyegah impurities saka kontaminasi film tipis. Iki kanthi signifikan nambah kinerja listrik piranti semikonduktor. Peningkatan keseragaman lan adhesi film tipis saka struktur kristal sing diurutake, sing ngidini partikel sputtering bisa migrasi lan nyelehake ing permukaan wafer kanthi luwih rutin. Desain struktur planar cocok kanggo area gedhe lan syarat sputtering kacepetan dhuwur, lan ditrapake kanggo skenario produksi skala gedhe kayata wafer semikonduktor lan panel tampilan.
