Reaktor Tungku Semikonduktor

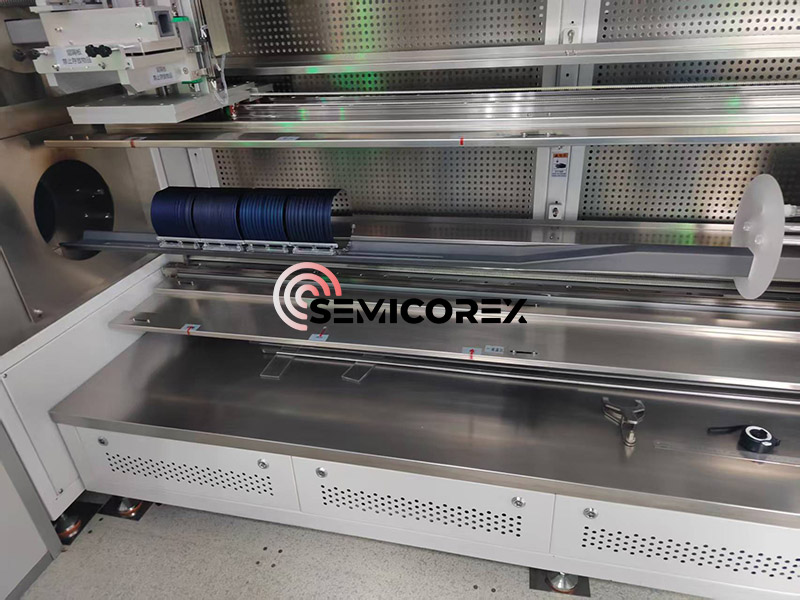

Reaktor tungku semikonduktor minangka peralatan inti ing proses manufaktur semikonduktor, utamane digunakake kanggo proses kritis kayata oksidasi termal, difusi, anil, lan deposisi uap kimia. Sistem tungku khas (Horizontal/Vertical Diffusion Furnace) utamane kalebu komponen inti ing ngisor iki: sistem pemanasan, sistem kontrol suhu, sistem transportasi, sistem kontrol aliran gas (MFC), lan sistem pembuangan gas sampah.

Saka perspektif arsitektur sakabèhé, tungku suhu dhuwur dipérang dadi jinis horisontal lan vertikal, ditemtokake dening posisi tabung kuarsa lan komponen pemanasan ing sistem kasebut. Tungku suhu dhuwur umume kalebu limang komponen dhasar: sistem kontrol, tabung tungku proses, sistem pangiriman gas, sistem pembuangan gas, lan sistem loading. Sistem kontrol kasusun saka komputer disambungake menyang sawetara mikrokontroler, tanggung jawab kanggo kontrol pas kabeh proses.

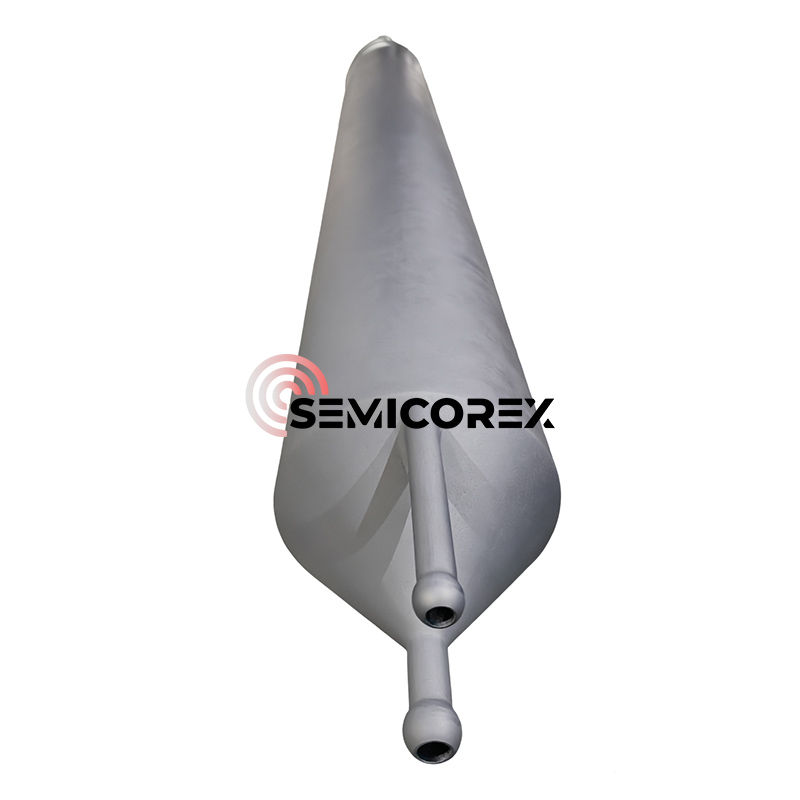

Babagan pilihan materi, bahan tabung tungku utamane kalebukuarsa(suhu dhuwur lan tahan karat),alumina (Al₂O₃), silikon karbida (SiC), utawa wesi logam (kayata Inconel). Elemen pemanas sistem pemanas biasane nggunakake kabel resistensi (kayata Kanthal, MoSi₂), rod silikon karbida (SiC), utawa pemanas inframerah. Zona pemanasan bisa dirancang minangka zona suhu siji utawa sawetara zona suhu kanggo entuk kontrol suhu sing tepat. Sistem kontrol suhu nggunakake thermocouple (K-jinis, S-jinis) kanggo ngawasi suhu ing wektu nyata, nampa akurasi kontrol suhu ± 1 ℃ liwat controller PID, utawa nggunakake kontrol suhu programmable PLC.

Range Parameter Proses lan Materi sing Ditrapake

Range Parameter Suhu: Kisaran suhu beda-beda gumantung saka proses. Kisaran suhu proses pemanas standar yaiku 300-1100 ℃, lan tungku suhu rendah yaiku 250-500 ℃. Suhu proses khas yaiku 400-1100 ℃, kanthi proses oksidasi lan difusi biasane ing 800-1100 ℃, proses LPCVD ing 500-800 ℃, lan proses anil ing 400-500 ℃.

Ing wutah epitaxial, wafer silikon dipanasake ing tungku epitaxial ing kira-kira 1200 ° C. Silikon tetraklorida (SiCl₄) sing wis uap lan trichlorosilane (SiHCl₃) ditambahake ing tungku kanggo ngindhuksi pertumbuhan epitaxial ing permukaan wafer.

Proses oksidasi termal sing paling akeh digunakake yaiku prosedur sing ditindakake ing suhu dhuwur 800-1200 ° C kanggo mbentuk lapisan silikon dioksida sing tipis lan seragam. Oksidasi termal bisa dadi teles utawa garing, gumantung saka gas sing digunakake kanggo reaksi oksidasi.

Sistem bahan sing ditrapake: Proses tabung tungku cocok kanggo macem-macem bahan semikonduktor, kalebu silikon (Si), silikon germanium (SiGe), lan kuarsa. Ing proses SiGe, metode CVD minangka proses utama. Kanthi dadi panas substrat silikon lan ngenalake campuran gas SiH₄ lan GeH₄, lapisan germanium silikon decomposes lan celengan ing suhu dhuwur (500-800 ° C), mrintahake kontrol sing tepat saka konsentrasi doping germanium lan kekandelan lapisan epitaxial.

Semicorex nyedhiyakake komponen tungku khusus sing berkualitas tinggi. Produk kita dirancang kanggo nyedhiyakake stabilitas termal sing unggul, umur layanan sing luwih dawa, lan konsistensi proses sing luar biasa. Kanggo solusi khusus utawa informasi teknis tambahan, hubungi tim teknik kita.
