Kanthi latar mburi ekspansi kapasitas produksi semikonduktor global lan kemajuan proses manufaktur sing terus-terusan, peralatan fabrikasi semikonduktor saiki nuntut kinerja sing durung ana sadurunge saka komponen inti. Sajrone pangolahan wafer, interior kamar peralatan kena macem-macem kahanan operasi sing angel, kalebu bombardment plasma energi dhuwur, erosi gas korosif, fluktuasi suhu ekstrem lan kontrol kebersihan sing ketat. Bahan metalik lan organik tradisional ora bisa ngasilake gabungan properti kayata tahan karat, tahan suhu dhuwur, insulasi sing unggul lan kontaminasi sing sithik.
Minangka keramik maju sing unggul kanggo aplikasi semikonduktor, keramik alumina nggawe keseimbangan optimal antarane biaya, kemampuan mesin lan kinerja sakabehe. Nampilake kekerasan sing dhuwur, insulasi sing apik, resistensi karat sing luar biasa lan ekspansi termal sing sithik, padha nyukupi syarat sing ketat kanggo komponen ukuran gedhe lan kekuatan dhuwur ing kemasan semikonduktor lan peralatan fabrikasi, lan wis dadi bahan struktural sing ora bisa diganti ing industri.

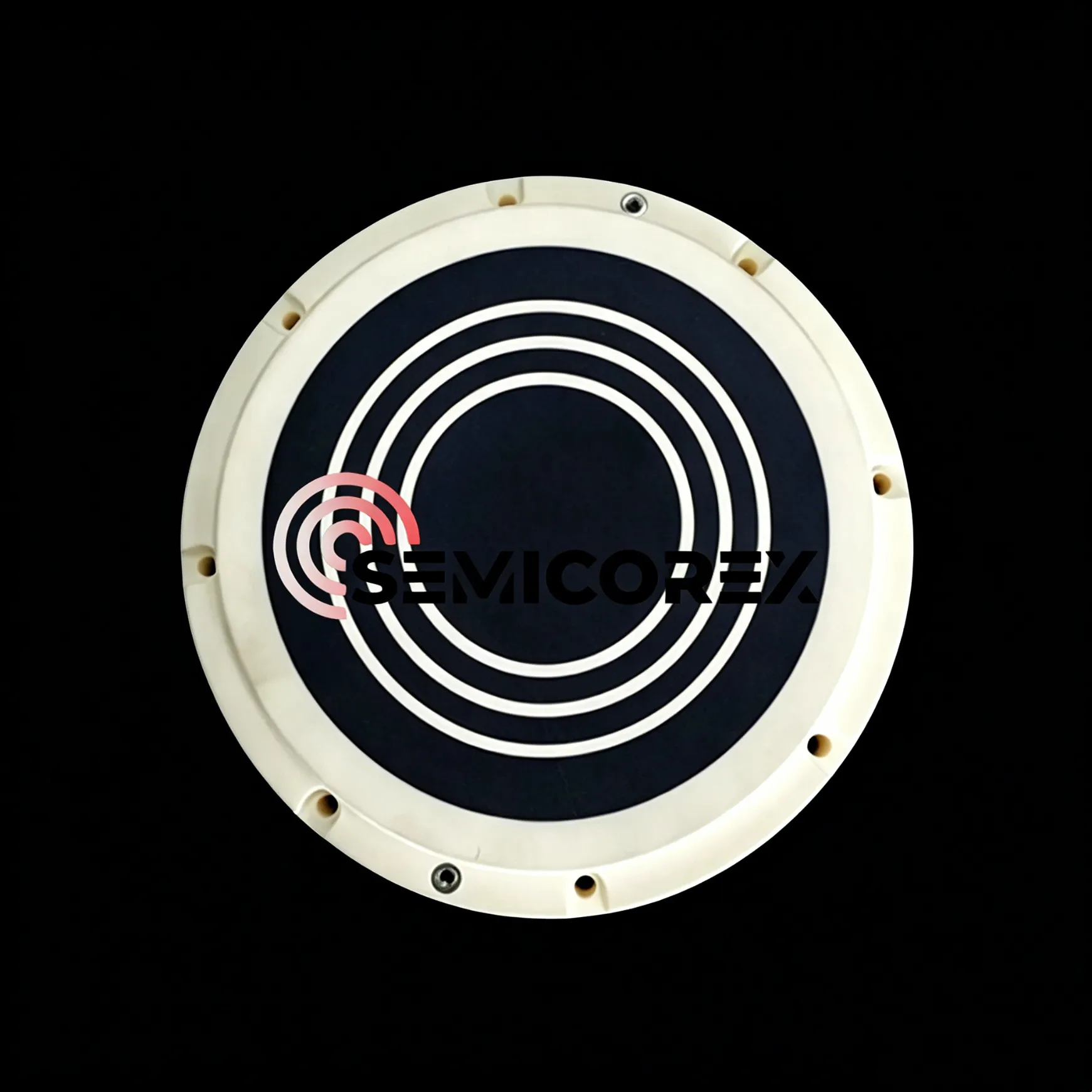

Lithography minangka salah sawijining proses paling canggih ing manufaktur semikonduktor, sing ngetrapake standar sing ketat banget kanggo akurasi lan kebersihan posisi gerakan. Keramik alumina akeh digunakake kanggo wafer chucks, tahap keramik, presisinangani senjatalan bagean kunci liyane.

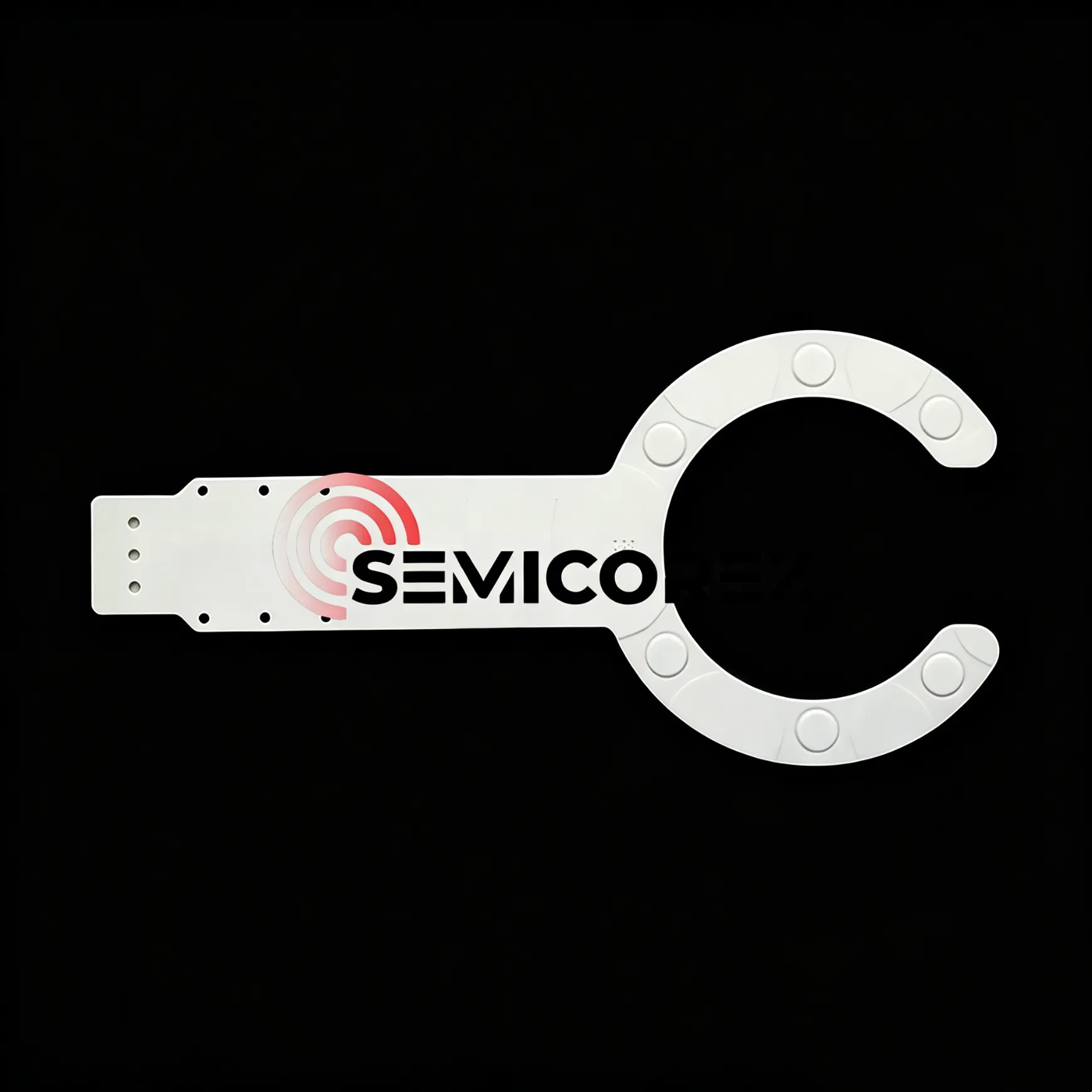

Kanggo transportasi wafer, keramik alumina diadopsi kanggo nggawe senjata robot. Nalika keramik silikon karbida sacara teoritis cocog kanggo komponen kasebut, lengen keramik alumina nyedhiyakake efektifitas biaya sing luwih dhuwur amarga biaya materi sing murah lan mesin sing luwih gampang. Ing proses polishing wafer, keramik alumina ditrapake sacara ekstensif kanggo piring polishing, platform kondisioner lanvakum chucks.
Akurasi posisi tahap litografi lan sistem transfer wafer langsung mengaruhi akurasi overlay lan asil produksi. Thanks kanggo kaku sing dhuwur, ekspansi termal sing sithik lan resistensi geter sing apik, keramik alumina mbantu sistem gerakan njaga operasi kanthi presisi dhuwur kanthi kecepatan dhuwur. Kangge, materi kasebut nyukupi syarat kamar resik sing ketat kalebu kinerja bebas partikel, non-magnetisme lan kurang gas.

Etching minangka proses manufaktur semikonduktor inti, ing ngendi plasma energi dhuwur kanthi selektif mbusak materi saka wilayah sing ditemtokake ing permukaan wafer. Dihasilake dening halogen terionisasi lan gas inert, plasma ora mung tumindak ing wafer, nanging uga nyebabake erosi fisik lan kimia sing terus-terusan ing tembok kamar lan komponen kritis. Iki ndadékaké kanggo loro masalah utama: bagean eroded ngasilake partikel udhara sing bisa manut wafer lan nimbulaké sirkuit cendhak chip; Kajaba iku, nyandhang komponen accelerates tuwa peralatan lan shortens umur layanan.
Alumina (Al₂O₃) nduweni kekuatan dielektrik sing dhuwur lan tahan kimia sing unggul, njaga kinerja sing stabil ing paparan plasma sing kuat. Iki minangka salah sawijining bahan sing paling akeh digunakake kanggo proteksi etsa plasma. Lapisan alumina kemurnian dhuwur lan keramik alumina padhet umume digunakake kanggo nglindhungi kamar etsa lan komponen internal. Ngluwihi struktur kamar, keramik alumina uga diadopsi kanggo gasmuncung, piring distribusi gas lan dering penylametan wafer ing peralatan Processing plasma.
Ing Chemical Mechanical Polishing (CMP), partikel abrasif ing slurry nyebabake gesekan terus-terusan lan nyandhang.piring polishinglan tahapan. Amarga kekerasan sing luar biasa lan resistensi nyandhang, keramik alumina digunakake kanggo meja polishing keramik, piring polishing, piring lapping lan efek akhir.
Atose lumahing pinunjul saka meja polishing alumina njamin flatness konsisten sawise Processing kumpulan gedhe saka wafer, kang kritis kanggo kontrol pas planarity lumahing chip.
Ing kemasan semikonduktor, keramik alumina akeh diprodhuksi dadi substrat kemasan, sink panas lan piring dhasar kanggo piranti elektronik daya dhuwur. Substrat sirkuit alumina nawakake insulasi sing apik, konduktivitas termal sing apik, koefisien ekspansi termal sing sithik lan kekuatan mekanik sing dhuwur, dadi pilihan utama kanggo kemasan elektronik. Komponen alumina kanggo kemasan chip gundhul nduweni fitur airtightness banget sanajan ing suhu dhuwur, lan digunakake digunakake ing lingkungan elektronik vakum.
Salajengipun, bagean keramik alumina minangka komponen kunci ing peralatan mburi semikonduktor, kayata kapiler keramik kanggo mesin ikatan kawat, nozzle keramik lan kertu probe kanggo pawang test, kabeh mbutuhake presisi ultra-dhuwur, tahan nyandhang gedhe lan insulasi listrik sing dipercaya.
