Apa cacat partikel?

Cacat partikel nuduhake inklusi partikel cilik ing jero utawa ing wafer semikonduktor. Bisa ngrusak integritas struktural piranti semikonduktor lan nyebabake kesalahan listrik kayata sirkuit cendhak lan sirkuit mbukak. Amarga masalah kasebut disebabake cacat partikel bisa mengaruhi linuwih piranti semikonduktor jangka panjang, cacat partikel kudu dikontrol kanthi ketat ing manufaktur semikonduktor.

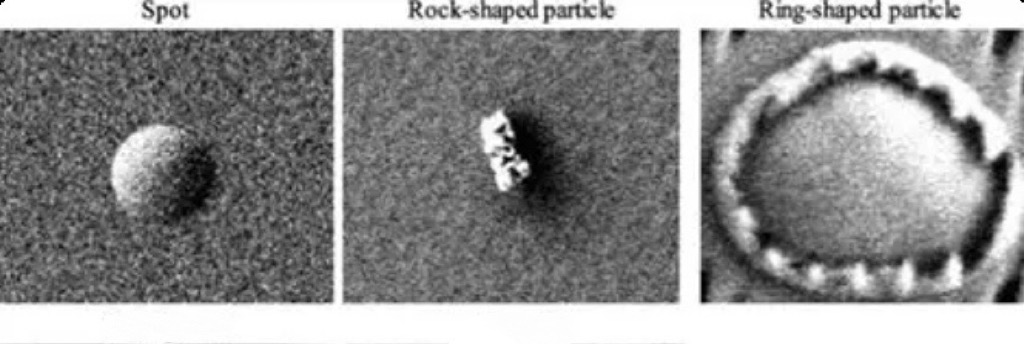

Miturut posisi lan karakteristik, cacat partikel bisa dipérang dadi rong kategori utama: partikel lumahing lan partikel ing film. Partikel lumahing nuduhake partikel sing tiba ingwaferlumahing ing lingkungan proses, biasane nuduhake minangka kluster karo sudhut cetha. Partikel ing film nuduhake partikel sing tiba ing wafer sajrone proses pambentukan film lan ditutupi film sabanjure, kanthi cacat sing dipasang ing lapisan film.

Kepiye cacat partikel digawe?

Generasi cacat partikel disebabake sawetara faktor. Sajrone proses manufaktur wafer, stres termal sing disebabake dening owah-owahan suhu lan stres mekanik sing diakibatake saka penanganan, pangolahan lan perawatan panas wafer bisa nyebabake retakan permukaan utawa ilang materi.wafer, sing minangka salah sawijining alasan utama kanggo cacat partikel. Korosi kimia sing disebabake dening reagen reaksi lan gas reaksi minangka panyebab utama cacat partikel liyane. Sajrone proses korosi, produk utawa impurities sing ora dikarepake diprodhuksi lan nempel ing permukaan wafer kanggo mbentuk cacat partikel. Saliyane rong faktor utama sing kasebut ing ndhuwur, impurities ing bahan mentah, kontaminasi internal peralatan, bledug lingkungan lan kesalahan operasional uga alasan umum saka cacat partikel.

Kepiye cara ndeteksi lan ngontrol cacat partikel?

Deteksi cacat partikel utamane gumantung ing teknologi mikroskopi presisi dhuwur. Scanning electron microscopy (SEM) wis dadi alat inti kanggo deteksi cacat amarga resolusi dhuwur lan kapabilitas pencitraan, bisa mbukak morfologi, ukuran lan distribusi partikel cilik. Mikroskopi gaya atom (AFM) peta topografi permukaan telung dimensi kanthi ndeteksi gaya interatomik lan nduweni presisi dhuwur banget ing deteksi cacat skala nano. Mikroskop optik digunakake kanggo skrining kanthi cepet saka cacat sing luwih gedhe.

Kanggo ngontrol cacat partikel, sawetara langkah kudu ditindakake.

1. Paramèter kontrol kanthi tepat kayata tingkat etsa, ketebalan deposisi, suhu lan tekanan.

2. Gunakake bahan mentah kemurnian dhuwur kanggo fabrikasi wafer semikonduktor.

3.Adopt peralatan tliti lan dhuwur-stabilitas lan nindakake pangopènan biasa lan reresik.

4. Ningkatake katrampilan operator liwat latihan khusus, standarisasi praktik operasional, lan nguatake pemantauan lan manajemen proses.

Sampeyan kudu nganalisa kanthi lengkap panyebab cacat partikel, ngenali titik kontaminasi lan njupuk solusi sing ditargetake kanthi efektif nyuda kedadeyan cacat partikel.
