Napa tungku vertikal dadi pilihan utama?

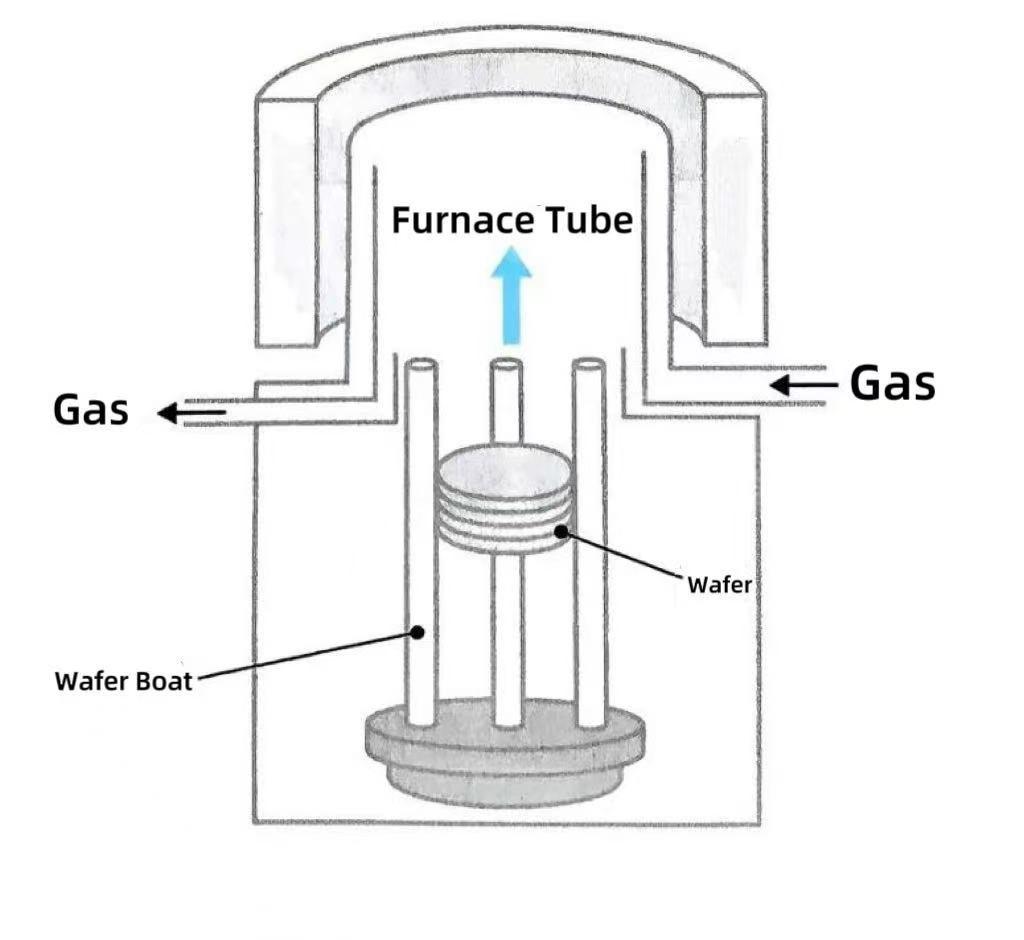

Tungku vertikal yaiku piranti pemanasan suhu dhuwur sing dipasang vertikal sing dirancang khusus kanggo perawatan panas manufaktur semikonduktor. Sistem tungku vertikal lengkap dumadi saka tahan suhu dhuwurtabung tungku, unsur pemanas, sistem kontrol suhu, sistem kontrol gas lan struktur support wafer. Tungku vertikal bisa nggampangake proses semikonduktor kritis kalebu oksidasi silikon, difusi, anil, lan deposisi lapisan atom (ALD) liwat introduksi gas khusus (kayata oksigen, hidrogen, nitrogen, lan sapiturute) ing kahanan suhu dhuwur.

Ing evolusi peralatan perawatan panas ing manufaktur semikonduktor, tungku vertikal wis dadi pilihan utama kanggo proses perawatan panas amarga telung kaluwihan inti.

1. Saka perspektif pemanfaatan ruang, tungku vertikal nganggo desain kombinasi tabung vertikal lan kapal wafer vertikal. Ing kapasitas pangolahan sing padha, syarat ruang lantai mung 50% -60% saka tungku horisontal, utamane cocog kanggo nambah Kapadhetan kapasitas produksi saben area unit kamar resik miturut tren ekspansi wafer 450mm. Liwat tumpukan vertikal modular, jumlah wafer sing bisa ditangani piranti siji wis tambah 40%, lan efisiensi output saben area unit luwih apik tinimbang tungku horisontal.

2. pawon vertikal entuk posisi wafer horisontal liwat telung titik alur ndhukung. Digabungake karo aliran udara vertikal, konfigurasi iki nyedhiyakake gradien suhu sing luwih seragam lan distribusi stres termal simetris ing tungku, nyuda resiko warpage wafer luwih saka 30%. Iku utamané cocok kanggo pangolahan sensitif termal, kayata dhuwur-K deposisi dielektrik lan ion implantation annealing. Kosok baline, penempatan vertikal tungku horisontal cenderung nyebabake variasi suhu ing pinggir wafer lan nambah risiko konsentrasi stres lokal.

3. Penak saka penanganan wafer otomatis minangka kauntungan kritis liyane saka tungku vertikal. Tungku horisontal mbutuhake tangan robot kanggo njupukwafering orientasi vertikal, kang nuntut syarat kenceng ing akurasi posisi lan kontrol pasukan clamping. Padha nambah risiko rusak wafer amarga bedo operasional. Ing tungku vertikal, wafer diselehake kanthi horisontal. Lengan robot bisa entuk penanganan tanpa kontak liwat adsorpsi vakum. Digabungake karo sistem posisi visual, akurasi penanganan wis apik kanggo ± 0.1mm, nemen nambah tingkat sakabèhé saka automation.
