Apa Peran sing Dimainake Proses Annealing?

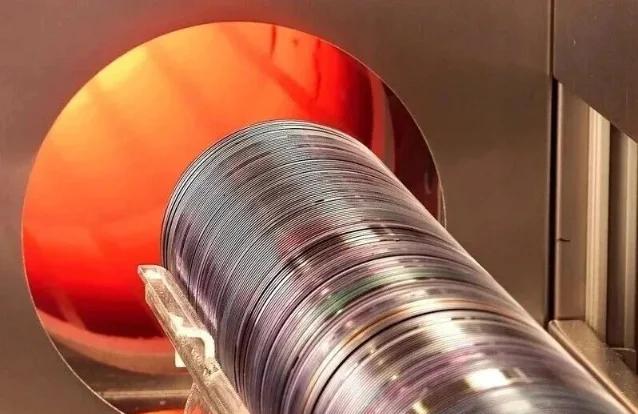

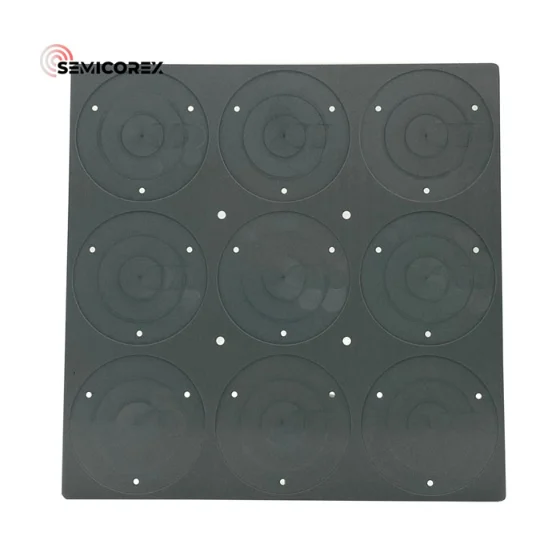

Ing fabrikasi wafer, perawatan anil minangka langkah pangolahan sing penting. Annealing minangka proses perawatan panas sing dikontrol, sing nyakup wafer silikon dadi panas nganti suhu tartamtu (biasane antarane 600 ° C lan 1200 ° C), ditahan sajrone wektu tartamtu, lan adhem ing tingkat sing cocog. Ora ngowahi bentuk makroskopik wafer nanging ndandani lan ngoptimalake struktur mikro internal.

Fungsi Annealing

Kanthi ngatur profil pemanasan lan pendinginan kanthi tepat, proses anil bisa ngaktifake atom dopan, ndandani karusakan kisi, nyuda stres internal, lan nambah linuwih listrik saka wafer. Peningkatan kinerja kritis iki nyedhiyakake dhasar sing kuat kanggo pangolahan wafer sakteruse, dadi prasyarat inti kanggo njamin operasi stabil jangka panjang piranti semikonduktor panggunaan pungkasan ing skenario daya dhuwur lan integrasi dhuwur.

1. Aktivasi Atom Dopan

Sajrone implantasi ion, atom dopan energi dhuwur (contone, boron, fosfor, arsenik) didorong menyang kisi silikon kaya peluru. Umume atom kepepet ing situs interstisial utawa posisi acak ing kahanan listrik sing ora aktif-ora bisa nyedhiyakake elektron utawa bolongan gratis, lan kanthi mangkono gagal ngowahi konduktivitas silikon. Annealing nyedhiyakake energi termal sing cukup kanggo ngaktifake atom interstisial iki migrasi, manggoni situs kisi kosong sing digawe dening karusakan implantasi, lan nggabungake menyang kisi kristal. Proses iki dikenal minangka aktivasi substitusi. Mung dopan sing diaktifake nyumbang operator muatan gratis kanggo mbentuk persimpangan PN utawa saluran konduktif. Tanpa anil, impurities sing ditanem mung ana ing silikon kanthi pengaruh sing ora bisa ditindakake ing kinerja listrik.

2. Diposaken saka Karusakan Lattice

Implantasi ion energi dhuwur ngganti atom silikon saka situs kisi, ngasilake akeh lowongan, interstisial, lan malah lapisan amorf sawetara nganti puluhan nanometer nglukis ing permukaan wafer. Kisi-kisi sing rusak kuwi nandhang mobilitas operator sing kurang lan arus bocor sing abot. Sajrone anil, energi termal micu getaran, difusi, lan nyusun ulang atom silikon. Wilayah amorf rekristalisasi liwat epitaksi fase padhet kanggo mulihake struktur kristal tunggal sing meh sampurna, padha karo resurfacing dalan sing diadu kawah kanggo mbalekake flatness lan integritas struktural.

3. Relief saka Stress Internal

Tekanan termal lan mekanik akumulasi ing wafer silikon sajrone oksidasi suhu dhuwur, deposisi film tipis, lan siklus suhu kanthi cepet. Kaku sing ora bisa diilangi nyebabake wafer bowing, garis slip, fokus litografi gagal, utawa malah fraktur piranti. Liwat profil suhu sing dirancang kanthi apik, anil ngendhaleni atom kisi kanggo ngeculake stres residual kanthi seragam.

4. Peningkatan Keandalan Listrik Langkah manufaktur tartamtu ngenalake impurities tingkat jero kayata logam abot (wesi, tembaga), sing mbentuk pusat rekombinasi ing celah pita, kanthi drastis nyuda umur pembawa minoritas lan nambah arus bocor. Anil suhu dhuwur ndadekake impurities kasebut nyebar menyang njero lan dicekel dening lapisan gettering permukaan, ngresiki wilayah sing aktif. Langkah iki penting banget kanggo piranti sing sensitif bocor kayata sel surya lan detektor.
