Bedane antarane Chucks Vakum lan Chucks Elektrostatik

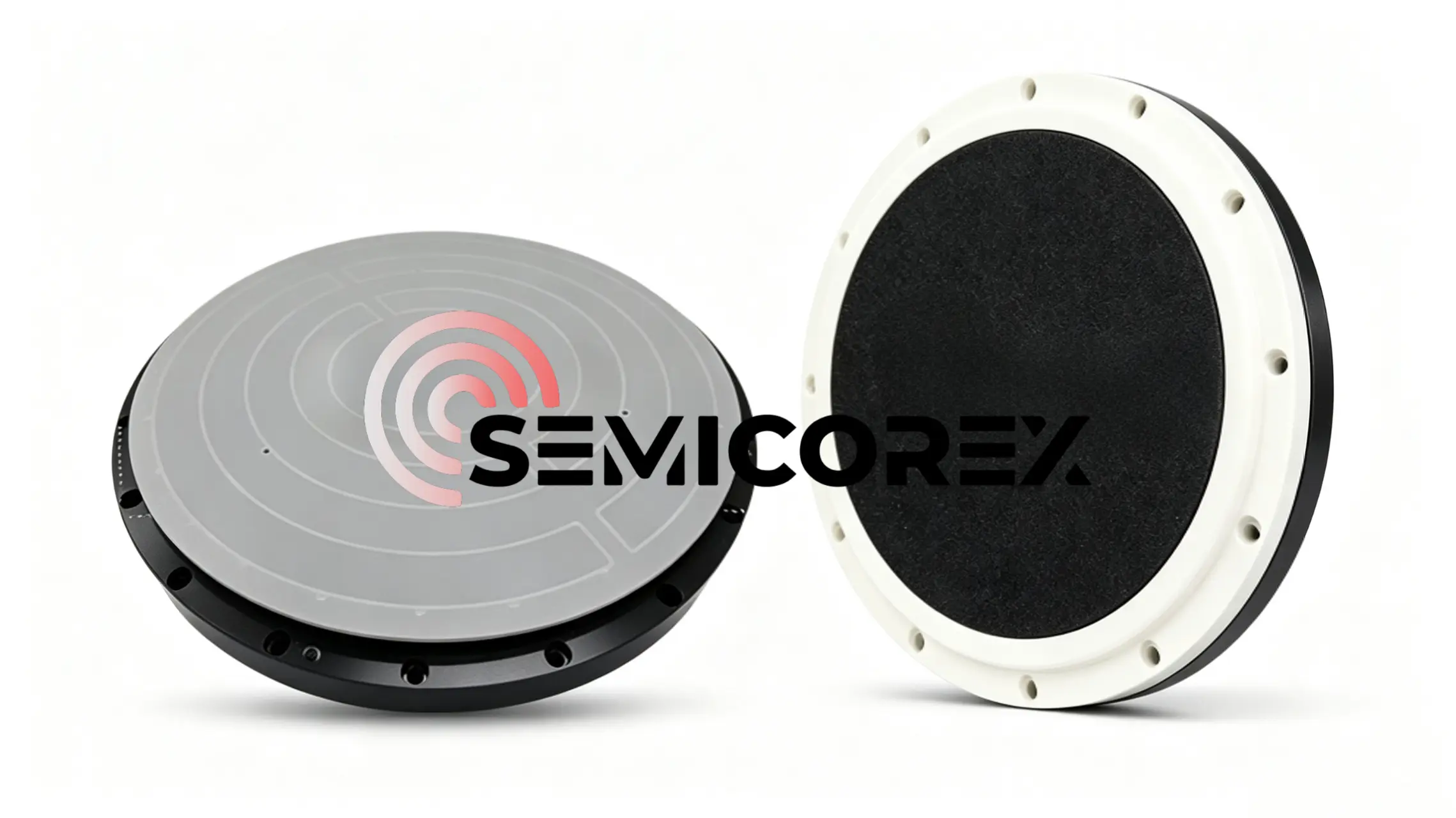

Minangka pranala inti indispensable ing manufaktur semikonduktor, stabilitas lan tliti teknologi wafer nyekeli langsung impact ing efficiency produksi chip lan kualitas piranti rampung. Vakum chuck lan elektrostatik chuck minangka loro solusi utama wafer nyekeli kanggo manufaktur semikonduktor. Sanadyan loro-lorone kalebu wafer chucks, padha beda banget ing struktur, karakteristik kinerja lan skenario sing ditrapake.

1. Prinsip Kerja Beda

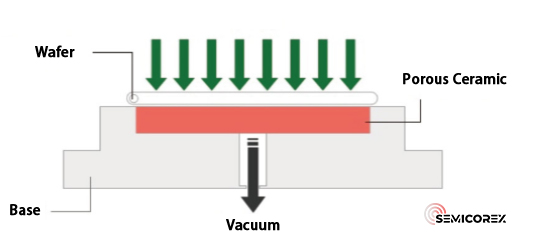

Vacuum chucksgumantung ing tekanan negatif kanggo nahan wafer ing panggonan. Udara diekstrak liwat pipa sing disambungake menyang pompa vakum, mbentuk tekanan negatif ing sangisore wafer kanggo nempelake wafer utawa substrat kanthi kuat ing permukaan chuck. Dasar Chuck wis presisi-mesin saka keramik utawa logam, lan lumahing adsorpsi sawijining kasusun saka piring Keramik keropos dipasang menyang counterbore ing basa, karo periphery sawijining diikat lan disegel ing basa.  Disambungake menyang pompa vakum liwat saluran microporous internal piring keramik, chuck ngasilake zona vakum sing adoh saka tekanan atmosfer, saéngga ngamanake wafer kanthi kenceng.

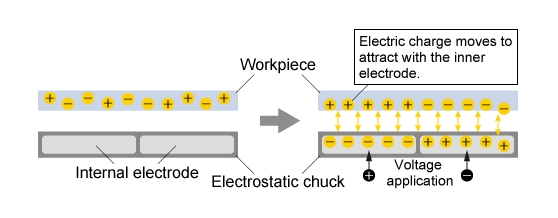

Chucks elektrostatik nganggo struktur inti kanthi elektroda sing dipasang ing basis logam, ditutupi lapisan dielektrik keramik kanthi kinerja dhuwur. Dheweke ngasilake lapangan elektrostatik ing permukaane kanggo ngindhuksi biaya listrik ing workpieces, nggawe daya tarik elektrostatik kanggo ngapit wafer utawa substrat. Nalika voltase ditrapake, lapangan elektrostatik sing kuwat dibentuk ing antarane elektroda, dielektrik keramik lanwafer, ngirim daya nyekeli sawetara ewu kanggo puluhan ewu Pascals kanggo fiksasi wafer stabil.

2. Kaluwihan Performance beda

Vacuum chucks kompatibel karo wafer saka macem-macem dimensi lan macem-macem alur kerja proses, ngirim fiksasi stabil wafer sak Processing. Dibandhingake karo chucks elektrostatik, padha duwe biaya manufaktur lan pangopènan sing murah amarga struktur internal sing relatif prasaja.

Nanging, nalika wafer ngalami proses sing mbutuhake operasi ing lingkungan vakum utawa tekanan rendah, kayata deposisi uap kimia, chuck vakum sing gumantung ing beda tekanan ora bisa nyukupi syarat proses. Salajengipun, nalika wafer ditahan dening chuck vakum, tekanan udara bisa nimbulaké wafer kanggo deform, asil ing mbalek sawise Processing. Iki bisa nyebabake permukaan wavy, flatness kurang lan akurasi mesin suda ing wafer diproses.

Elektrostatik chucksnggunakake adsorption contactless, nawakake konsisten, pasukan clamping roto-roto mbagekke. Iki kanthi efektif nyegah wafer warping, distorsi lan karusakan, ngreksa flatness banget kanggo akurasi mesin sing luwih dhuwur. Dilengkapi cooling mburi helium kanggo distribusi suhu seragam, chucks elektrostatik ndhukung regulasi suhu wafer akurat.

Ing sisih ngisor, chucks elektrostatik duwe struktur kompleks kanthi standar sing ketat banget kanggo permukaan rata, lancar lan mikrostruktur skala mikro. Presisi tingkat mikron kanggo fitur mikro nggawe alangan teknis sing dhuwur ing formulasi bahan mentah, sintering lan finishing permukaan. Kontrol suhu tetep dadi tantangan teknis inti; aluminium nitride (AlN) ESCs dielektrik kanggo boros panas meningkat melu proses produksi malah luwih rumit. Keperluan teknis multi-dimensi sing ketat nyebabake rega produk, lan pamriksa lan pangopènan sistem elektrostatik wajib kanggo njamin operasi sing stabil.

3. Beda Lapangan Aplikasi Utama

Kanthi flatness dhuwur, paralelisme unggul, tekstur seragam padhet, kekuatan mechanical dhuwur, permeabilitas online seragam lan reconditioning gampang, chucks vakum digunakake kanggo ndandani lan transportasi warata, workpieces uga disegel kayata sheets logam lan substrat plastik. Ing manufaktur semikonduktor, dheweke ngladeni wafer thinning, dicing, grinding, reresik lan proses perawatan wafer liyane, kanthi efektif ngrampungake masalah umum kalebu indentasi wafer, kerusakan elektrostatik chip lan kontaminasi partikel.

Dirancang kanggo warata, workpieces non-konduktif, chucks elektrostatik minangka operator wafer Ultra-resik darmabakti kanggo vakum lan lingkungan plasma. Padha disebarake sacara wiyar ing proses semikonduktor plasma lan vakum, kalebu etsa garing, PECVD, CVD termal, deposisi uap fisik (PVD), implantasi ion lan litografi ultraviolet ekstrem (EUVL).
