Sistem Lapangan Termal Berbasis Karbon

● 2026-07-02 ● - ● Ninggalake kula pesen

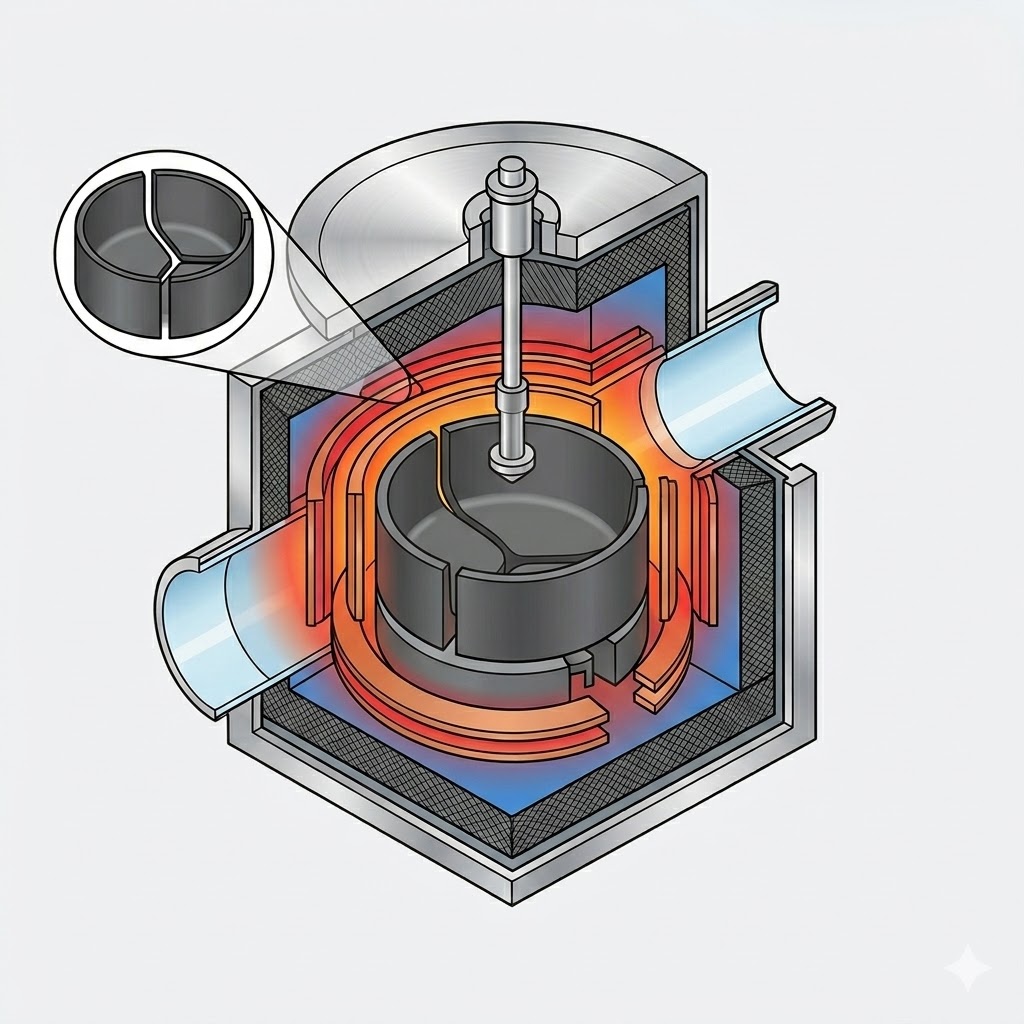

1. Peran Lapangan Termal Berbasis Karbon Wis Evolusi saka Komponen Insulasi dadi Regulator Jendela Proses

Nilai lapangan termal adhedhasar karbon ngluwihi insulasi termal tradisional. Ing sistem pertumbuhan kristal modern, fungsi minangka platform kontrol proses lengkap sing langsung mengaruhi kualitas kristal, produktivitas, lan biaya operasi. Fungsi inti bisa diringkes dadi papat tingkat:

Level Fungsional	Fungsi Utama	Indikator Kinerja Utama
Dhukungan Struktural	Ndhukungkrucil kuarsa, pemanas, tameng panas, laninsusilinder-silinderkanggo njamin stabilitas mekanik sistem lapangan termal skala gedhe.	Ukuran tungku, dimensi medan termal, ukuran crucible, lan kapasitas ngisi
Distribusi Panas	Ngontrol radiasi, konduksi, lan jalur konveksi, ngatur keseimbangan termal antarane antarmuka pertumbuhan leleh lan kristal.	Gradien suhu, wangun antarmuka, tingkat narik, lan konsumsi energi
Manajemen Aliran Gas	Nuntun aliran argon lan, ing sistem SiC PVT, transportasi materi fase-uap nalika mbusak spesies molah malih kayata SiO lan CO.	Karakteristik lapangan aliran, tingkat pengotor oksigen lan karbon, pembentukan deposit, lan umur lapangan termal
Kontrol kualitas	Ngaruhi konsentrasi oksigen, konsentrasi karbon, keseragaman resistivitas, kapadhetan dislokasi, distribusi stres, lan stabilitas struktur kristal.	Kompatibilitas silikon tipe-N, kontrol politipe SiC, lan manajemen cacat

Spesifikasi peralatan sing kasedhiya kanggo umum nuduhake yen teknologi pertumbuhan kristal fotovoltaik Czochralski (CZ) wis mlebu tahap anyar sing ditondoi kanthi tungku sing luwih gedhe, lapangan termal sing luwih gedhe, kapasitas pangisian daya sing tambah, narik kristal sing cerdas, lan kontrol oksigen rendah sing maju.

Miturut spesifikasi sing diterbitake, sawetara sistem pertumbuhan kristal maju duwe ukuran kamar utama Φ1700 × 2100 mm lan ndhukung lapangan termal nganti diameter 42 inci. Ukuran crucible sing kompatibel kalebu 33, 37, 40, lan 42 inci, cocog karo kapasitas pangisian daya kira-kira 700 kg, 1000 kg, 1200 kg, lan 1300 kg.

Kajaba iku, sistem kasebut nuduhake peningkatan sing signifikan ing efisiensi operasional, kalebu:

· Konsumsi daya pertumbuhan diameter konstan nganti 42 kW

· Konsumsi banyu adhem nganti 20 m³ / jam

· Output kristal saben dina ngluwihi 200 kg

· Kompatibilitas karo teknologi Continuous Czochralski (CCz) lan konfigurasi pertumbuhan kristal sing dibantu medan magnet

Perkembangan kasebut nuduhake yen desain lapangan termal wis dadi faktor kritis kanggo nemtokake kualitas kristal, efisiensi produksi, lan biaya manufaktur sakabèhé.

2. Ukuran Tungku

2.1 Photovoltaic CZ Tungku Wutah Kristal Tunggal

Skala tungku pertumbuhan kristal CZ luwih akeh tinimbang mung nambah dimensi tungku. Desain tungku skala gedhe sing sukses mbutuhake optimalisasi terkoordinasi saka paramèter ing ngisor iki:

· Diameter ruang utama

· Dhuwur kamar tambahan

· Ukuran bukaan tenggorokan

· Ukuran krucil

· Reresik tameng panas

· Antarmuka pakan

· Jalur vakum lan knalpot

Logika teknik khas ing mburi desain tungku skala gedhe diringkes ing ngisor iki:

Paramèter	Signifikansi Teknik	Dampak ing Kinerja Lapangan Termal
Diameter Kamar Utama	Nemtokake diameter medan termal maksimum, kekandelan insulasi, lan dimensi pemanas.	Kamar sing luwih gedhe nambah inersia termal, nyebabake respon suhu sing luwih alon.
Ukuran Bukaan Tenggorokan	Nemtokake dimensi sing diidini saka rod kristal, tameng panas, silinder panuntun, lan rakitan poros ndhuwur.	Tenggorokan sing cilik banget mbatesi lapangan termal lan keluwesan desain struktur panuntun aliran.
Dhuwur Kamar Auxiliary	Nemtokake kemampuan dawa kristal, ruang pendinginan, lan wektu siklus ekstraksi kristal.	Dhuwur sing luwih dhuwur ndhukung wutah kristal sing luwih dawa lan potensial produksi sing luwih dhuwur.
Diameter krucil	Nemtokake kapasitas pangisian daya awal, ambane leleh, lan area pembubaran oksigen.	Crucibles luwih gedhe nambah produktivitas nanging nggawe kontrol oksigen luwih tantangan.
Antarmuka Pakan njaba	Ngaktifake operasi OCz, CCz, utawa macem-macem pangisi daya.	Ngluwihi siklus produksi lan nambah output, nanging uga mundhakaken risiko akumulasi impurity.

Loro metrik pangisian daya sing beda kudu dibedakake:

Kapasitas Pangisian Daya Awal

Iki nuduhake jumlah bahan mentah sing dimuat menyang crucible ing siji wektu lan langsung ditemtokake dening ukuran crucible. Spesifikasi peralatan sing kasedhiya kanggo umum biasane nuduhake kapasitas saka 700 kg nganti 1300 kg.

Total Kapasitas Pangisian Daya saben Kampanye Tungku

Iki kalebu pirang-pirang siklus ngisi ulang utawa operasi pakan sing terus-terusan sajrone produksi lengkap. Akibaté, total materi sing diproses sajrone kampanye tungku bisa luwih dhuwur tinimbang biaya wiwitan.

Contone, mbandhingake industri sing dibeberke ing dokumen prospektus umum nuduhake yen:

· Lapangan termal 32-inch bisa ngolah nganti 3000 kg materi saben kampanye tungku.

· Lapangan termal 36-inch bisa ngolah nganti 3500 kg materi saben kampanye tungku.

Nilai kasebut nggambarake total produksi sajrone kabeh siklus operasi tinimbang kapasitas muatan siji-wektu saka crucible.

2.2 Tungku Wutah Kristal SiC PVT

Scaling silicon carbide (SiC) PVT crystal furnaces wutah luwih tantangan tinimbang nggedhekake sistem silikon CZ konvensional.

Ora kaya proses Czochralski, kristal SiC ora tuwuh saka fase cair. Nanging, Pengangkutan Uap Fisik (PVT) gumantung ing sublimasi bubuk sumber SiC ing suhu sing dhuwur banget. Spesies uap sing diasilake diangkut ing sadawane gradien suhu aksial lan banjur kristal ing kristal wiji SiC sing luwih adhem.

Panaliten sing diterbitake dening Royal Society of Chemistry (RSC, 2026) babagan pertumbuhan kristal PVT 150 mm SiC nggambarake sistem termal sing dumadi saka limang komponen utama:

· Insulasi termal felt

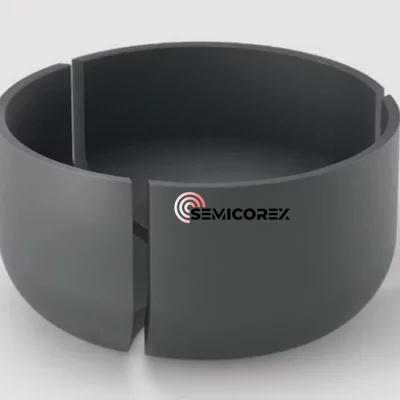

· Graphite crucible

· SiC biji kristal

· Materi sumber SiC

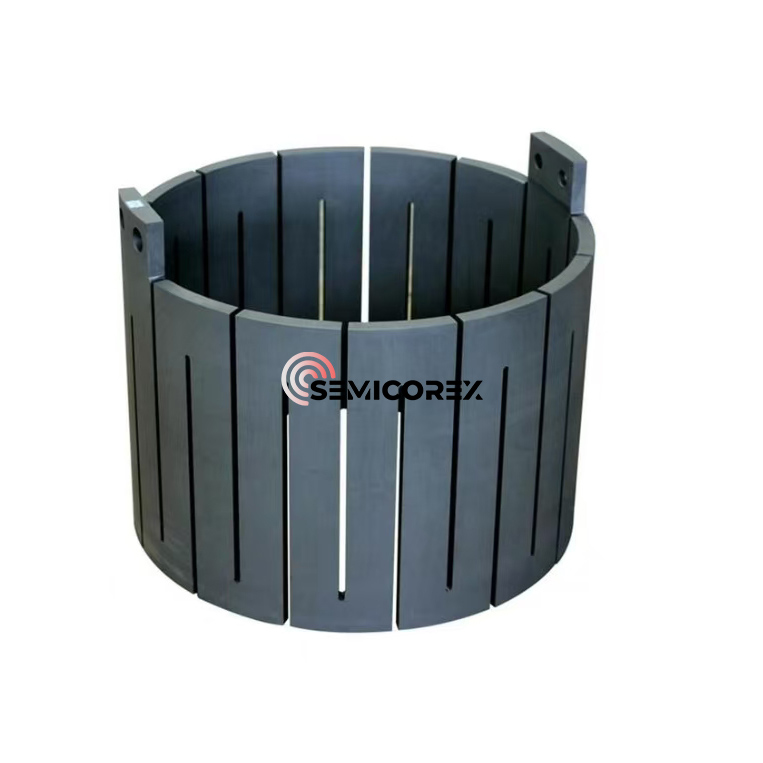

· Pemanas tahan

Sajrone wutah kristal, wêdakakêna sumber sublimates ing suhu dhuwur, mrodhuksi spesies fase-uap sing migrasi munggah ing gradien suhu sadurunge deposited ing kristal wiji-suhu ngisor kanggo mbentuk kristal siji.

Akibate, nambah ukuran tungku SiC PVT ora mung kanggo nggayuh suhu sing luwih dhuwur. Tantangan teknik utama kalebu:

a. Njaga gradien suhu aksial sing cukupkanggo terus-terusan nyurung proses sublimasi-transportasi-kristalisasi.

b. Nyilikake gradien suhu radialkanggo nyuda stres termal, nyegah retak kristal, lan nyuda transformasi polytype.

c. Njaga stabilitas medan termaling saindhenging proses wutah minangka bubuk sumber mboko sithik dikonsumsi.

d. Njaga antarmuka wutah kristal sing bisa dikontrolsajrone transisi menyang produksi wafer SiC 8-inch lan mangsa ngarep.

Dibandhingake karo pertumbuhan kristal silikon, lapangan termal ing sistem SiC PVT kudu nyedhiyakake stabilitas suhu sing luwih dhuwur lan kontrol termal sing luwih tepat, nggawe desain lapangan termal minangka salah sawijining teknologi paling kritis kanggo produksi kristal SiC kanthi diameter gedhe.

3. Kopling Kritis Antarane Desain Peralatan lan Kinerja Lapangan Termal

Interaksi antarane konfigurasi tungku, desain lapangan termal, kualitas kristal, lan biaya manufaktur bisa diringkes kaya ing ngisor iki:

Variabel Peralatan / Proses	Tanggapan Lapangan Termal	Tanggapan Kualitas Kristal	Dampak Biaya
Ukuran Tungku luwih gedhe	Inersia termal sing luwih dhuwur lan jalur aliran gas sing luwih dawa	Luwih angel kanggo njaga keseragaman suhu radial	Kapasitas produksi sing luwih dhuwur nanging tambah biaya komisioning
Lapangan Termal sing luwih gedhe	Insulasi termal sing luwih apik kanthi mundhut panas sing suda	Kontrol oksigen lan karbon sing luwih tantangan	Biaya penyusutan sing luwih murah saben wafer nanging biaya komponen medan termal sing luwih dhuwur
Crucible luwih gedhe	Tambah volume leleh lan pembubaran oksigen luwih saka tembok crucible	Risiko fluktuasi konsentrasi oksigen lan variasi resistivitas sing luwih dhuwur	Kapasitas pangisian daya sing luwih gedhe lan nyuda biaya produksi saben kilogram
Posisi Perisai Panas sing luwih jero	Ningkatake pendinginan kristal lan tambah gradien suhu aksial (G)	Potensi kacepetan narik sing luwih dhuwur nanging tambah risiko ketidakstabilan antarmuka	Ngapikake produktivitas nalika mbutuhake kontrol sing luwih ketat babagan pecah kristal
Tingkat Aliran Argon Tambah	Ngilangi impurity sing luwih kuat lan transfer panas konvektif sing luwih apik	Konsentrasi oksigen lan karbon sing luwih murah nanging bisa ngalami fluktuasi suhu sing luwih gedhe	Tambah konsumsi argon lan syarat pumping vakum luwih
Ngurangi Tekanan Tungku	Peningkatan penguapan lan penghapusan spesies molah malih	Mekanisme deposisi lan back-difusi sing dimodifikasi	Syarat sing luwih dhuwur kanggo kinerja sistem knalpot lan linuwih sealing
Kacepetan Narik sing luwih dhuwur	Tambah panas latent release mbutuhake kapasitas cooling kuwat	Variasi V/G sing luwih gedhe lan risiko dislokasi sing luwih dhuwur	Throughput sing luwih dhuwur kanthi potensial ngurangi asil produksi
Multi-Zone Heater Control	Ngapikake kontrol lapangan suhu	Optimization luwih saka wangun antarmuka kristal lan transportasi oksigen	Tambah kerumitan peralatan lan biaya komisioning
Medan Magnetik / Teknologi CCz	Konveksi cair sing luwih stabil lan dipakani terus	Ngapikake kontrol oksigen rendah lan keseragaman resistivity	Investasi modal sing luwih dhuwur nalika mbisakake produksi silikon tipe-N sing maju
Medan Termal SiC Multi-Zona	Optimisasi independen saka gaya nyopir aksial lan keseragaman suhu radial	Ngurangi transisi polytype, Kapadhetan dislokasi, lan retak kristal	Ngasilake kristal sing luwih dhuwur kanthi kerumitan sistem kontrol sing luwih dhuwur

Évolusi terus-terusan saka peralatan wutah kristal nuduhake yen lapangan termal ora mung minangka perakitan struktural pasif. Nanging, wis dadi sistem kontrol proses terpadu sing bebarengan ngatur transfer panas, dinamika cairan, transportasi massa, distribusi impurity, lan kualitas kristal.

Minangka dhiameter wafer terus nambah lan bahan semikonduktor dadi luwih maju, sistem lapangan termal mangsa bakal tambah akeh gumantung ing simulasi digital, optimasi multi-fisika, kontrol suhu cerdas, lan desain komponen karbon-grafit selaras kanggo entuk produktivitas sing luwih dhuwur, Kapadhetan kurang cacat, lan efisiensi Manufaktur apik.

Semicorex nyedhiyakake portofolio lengkap kanthi kinerja dhuwurgrafitlankuarsakomponen kanggo sistem lapangan termal majeng digunakake ing silikon lan aplikasi wutah kristal SiC. Produk kita dirancang kanggo nyedhiyakake stabilitas termal sing unggul, umur layanan sing luwih dawa, lan konsistensi proses sing luar biasa. Kanggo solusi khusus utawa informasi teknis tambahan, hubungi tim teknik kita.
