Pambuka Brief Kanggo Dummy Wafers

Manufaktur semikonduktor majeng dumadi saka pirang-pirang langkah proses, kalebu deposisi film tipis, fotolitografi, etsa, implantasi ion, polishing mekanik kimia. Sajrone proses iki, sanajan cacat cilik ing proses kasebut bisa duwe efek ngrugekake ing kinerja lan linuwih saka chip semikonduktor final. Mula, minangka tantangan sing penting kanggo njaga stabilitas lan konsistensi proses, uga ngawasi peralatan sing efisien. Wafer goblok minangka alat penting sing mbantu ngatasi tantangan kasebut.

Wafer goblok yaiku wafer sing ora nggawa sirkuit nyata lan ora digunakake ing proses produksi chip pungkasan. Ikiwaferbisa dadi merek anyar, wafer tes kelas ngisor utawa wafer sing direklamasi. Beda karo wafer produk larang sing digunakake kanggo nggawe sirkuit terpadu, biasane digunakake kanggo macem-macem non-produksi sing penting kanggo produksi semikonduktor.

Aplikasi saka Dummy Wafers

1. Proses Kualifikasi & Tuning

Wafer goblok biasane digunakake kanggo testing sadurunge kahanan iki kanggo mesthekake stabilitas proses lan kinerja peralatan selaras, kayata sadurunge commissioning saka peralatan proses anyar, sawise pangopènan utawa panggantos komponen saka peralatan ana, lan sak pangembangan resep-resep proses anyar. Verifikasi kinerja peralatan lan pangaturan paramèter proses kanthi tepat bisa rampung kanthi nganalisa asil pangolahan ing wafer goblok, sing kanthi efektif nyuda mundhut wafer produk lan nyuda biaya produksi kanggo perusahaan.

2. Peralatan Conditioning & Warm-up

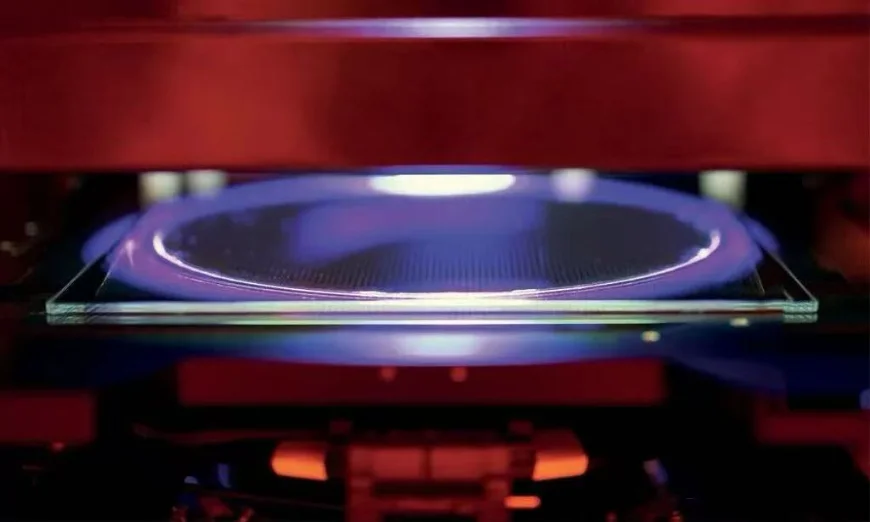

Lingkungan kamar akeh peralatan proses semikonduktor (contone, peralatan deposisi uap kimia (CVD), peralatan deposisi uap fisik (PVD), lan mesin etsa) duwe pengaruh sing signifikan ing asil pangolahan. Contone, status lapisan lan distribusi suhu ing tembok njero kamar kudu tekan negara sing stabil. Wafer goblok asring digunakake kanggo kondisi kamar proses lan stabil lingkungan internal (contone, suhu, atmosfer kimia, lan status lumahing) saka kamar, kang èfèktif ngalangi pangolahan panyimpangan utawa cacat ing kumpulan pisanan wafer produk disebabake peralatan ora operasi ing negara optimal.

3. Pemantauan Partikel & Kontrol Kontaminasi

Manufaktur semikonduktor nduweni syarat kebersihan sing dhuwur banget; malah kontaminasi partikel cilik bisa mimpin kanggo Gagal chip. Liwat mriksa partikel sing nempel ing permukaan wafer goblok sing disedhiyakake ing peralatan kasebut, karesikan peralatan kasebut bisa dievaluasi. Mangkono, wafer produk bisa kasil direksa saka kontaminasi kanthi cepet ngenali sumber kontaminasi lan nempatake prosedur reresik utawa pangopènan.

4.Slot Isi kanggo batch seragam

Kanggo entuk aliran gas, distribusi suhu, lan konsentrasi reaktan ing kamar proses, operasi full-load minangka praktik umum ing peralatan pangolahan batch kaya tungku difusi, tungku oksidasi, utawa tangki reresik udan. Wafer goblok digunakake kanggo ngisi slot kosong ing prau wafer sing ora duwe jumlah wafer produk sing cukup, sing bisa nyuda efek pinggiran lan njamin kahanan pangolahan sing konsisten kanggo kabeh wafer produk, utamane kanggo sing ana ing pinggir kapal wafer.

5. Stabilisasi Proses Polishing Mekanik Kimia (CMP).

Wafer goblok uga bisa digunakake ing tahap pra-perawatan proses CMP kanggo njaga stabilitas proses. Pengujian sadurunge nganggo wafer goblok ngoptimalake kekasaran lan porositas pad polishing, nyilikake kahanan sing durung mesthi proses sajrone fase stabilisasi wiwitan utawa fase transisi sadurunge mati, lan nyuda goresan lan cacat wafer sing disebabake dening pasokan slurry sing ora normal lan nyandhang diafragma sirah.

Semicorex nawakake biaya-efektifSiC dummy wafer. Yen sampeyan duwe pitakon utawa butuh rincian tambahan, aja ragu-ragu hubungi kita.
