Apa pratondho kudu dipikirake nalika milih wafers sing cocog?

Pilihan wafer duwe pengaruh sing signifikan kanggo pangembangan lan pabrik piranti semikonduktor.WaferPilihan kudu dipandu miturut syarat skenario aplikasi tartamtu, lan kudu dievaluasi kanthi ati-ati kanthi metrik penting ing ngisor iki.

(Kemalihan Kebebalan 1.Total:

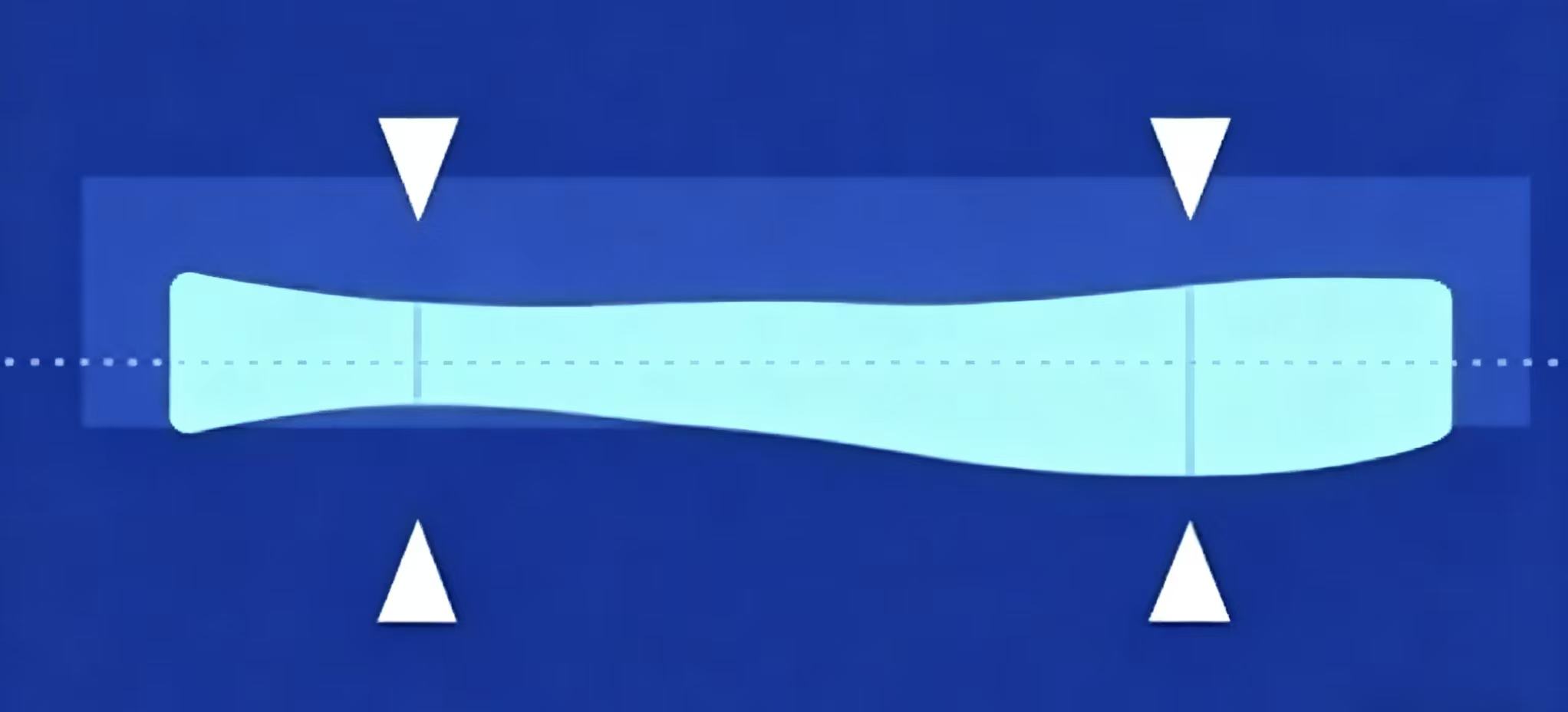

Bentenane antara kekandelan maksimal lan minimal sing diukur ing permukaan wafer dikenal minangka TTV.  Minangka metrik penting kanggo ngukur keseranan kerang, lan kinerja sing luwih dhuwur dituduhake kanthi nilai sing luwih cilik.

2.Wong lan warp:

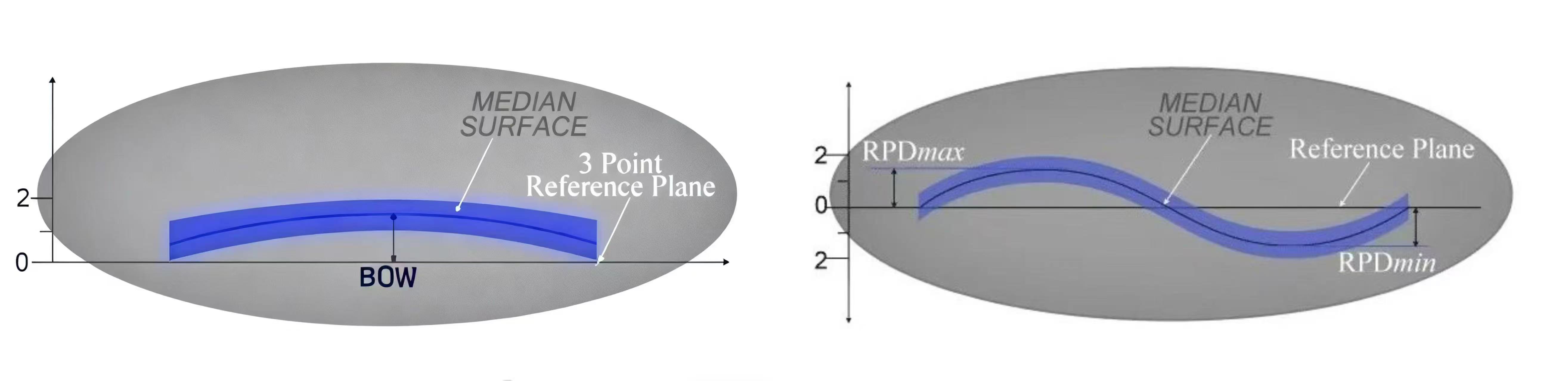

Indikator busur fokus ing Offset vertikal area pusat wafer, sing mung nuduhake negara mbengkongake lokal. Cocog kanggo skenario sing ngevaluasi sing sensitif kanggo flatness lokal. Indikasi Warp migunani kanggo ngira-ngira flatness lan distorsi amarga nganggep panyimpangan permukaan wafer lan menehi informasi babagan flatness sakabehe kanggo wafer kabeh.

3.Particle:

KONTIMASI partikel ing permukaan wafer bisa mengaruhi manufaktur piranti lan prestasi, saengga bisa nyilikake generasi partikel sajrone proses produksi lan nggunakake proses reresik khusus kanggo nyuda lan mbusak kontaminasi partikel khusus.

4.

Kasarosan nuduhake indikator sing ngukur lumahing wafer ing skala mikroskopik, sing beda karo peran makrobopik. Suda kasarasan, sing luwih lancar ing permukaan. Masalah kaya Deposisi film sing ora rata, sudhut pola sing ora cetho, sudhut pola photolshographic sing ora cetho, lan kinerja listrik sing kurang bisa nyebabake kekurangan kakehan.

59fektur:

Batah wafer ngrujuk struktur kisi sing ora terperat utawa ora terbatas utawa ora bisa disebabake dening pangolahan mekanik, sing dadi lapisan karusakan kristal sing ngemot mikropipes, dislokasi, goresan. Bakal ngrusak sifat mekanik lan listrik saka wafer, lan pungkasane bisa nyebabake gagal chip.

6.cubluktivitas jinis / dopant:

Loro jinis wafers yaiku N-Tipe lan P-jinis, gumantung karo komponen doping. Wafir N-Type biasane dilengkapi karo klompok v ver kanggo entuk konduktivitas. Fosfor (P), arsenik (as), lan antimon (sb) minangka unsur doping umum. Wafers P-Type utamane kanthi unsur-unsur klompok III, biasane boron (b). Silikon ora bisa diarani silikon intrinsik. Atom internal dheweke diikat bebarengan karo ikatan kovalen kanggo mbentuk struktur sing padhet, nggawe insulator sing stabil listrik. Nanging, ora ana wafers silikon intrinsik sing gratis impurities ing produksi nyata.

7.ressivitity:

Ngontrol resensi wafer iku penting amarga langsung mengaruhi kinerja piranti semikonduktor. Supaya bisa ngowahi resmitivitas wafers, produsen biasane mbukak. Konsentrasi dopant sing luwih dhuwur asil, nalika konsentrasi dopant nyebabake resensi sing luwih dhuwur.

In conclusion, it is recommended that you clarify the subsequent process conditions and equipment limitations before selecting wafers, and then make your selection based on the above indicators to ensure the dual goals of shortening the semiconductor device development cycle and optimizing manufacturing costs.
